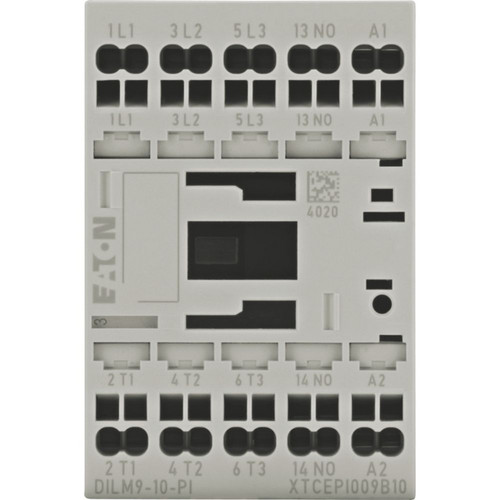

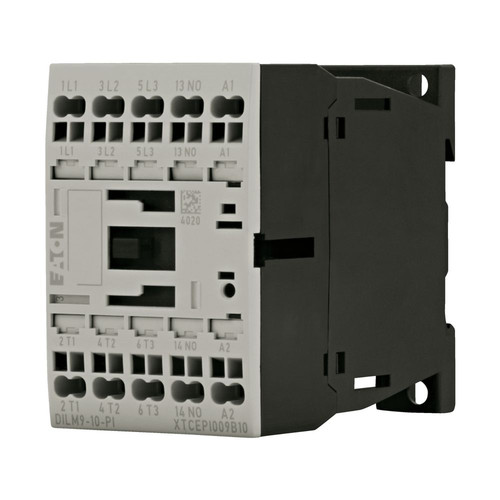

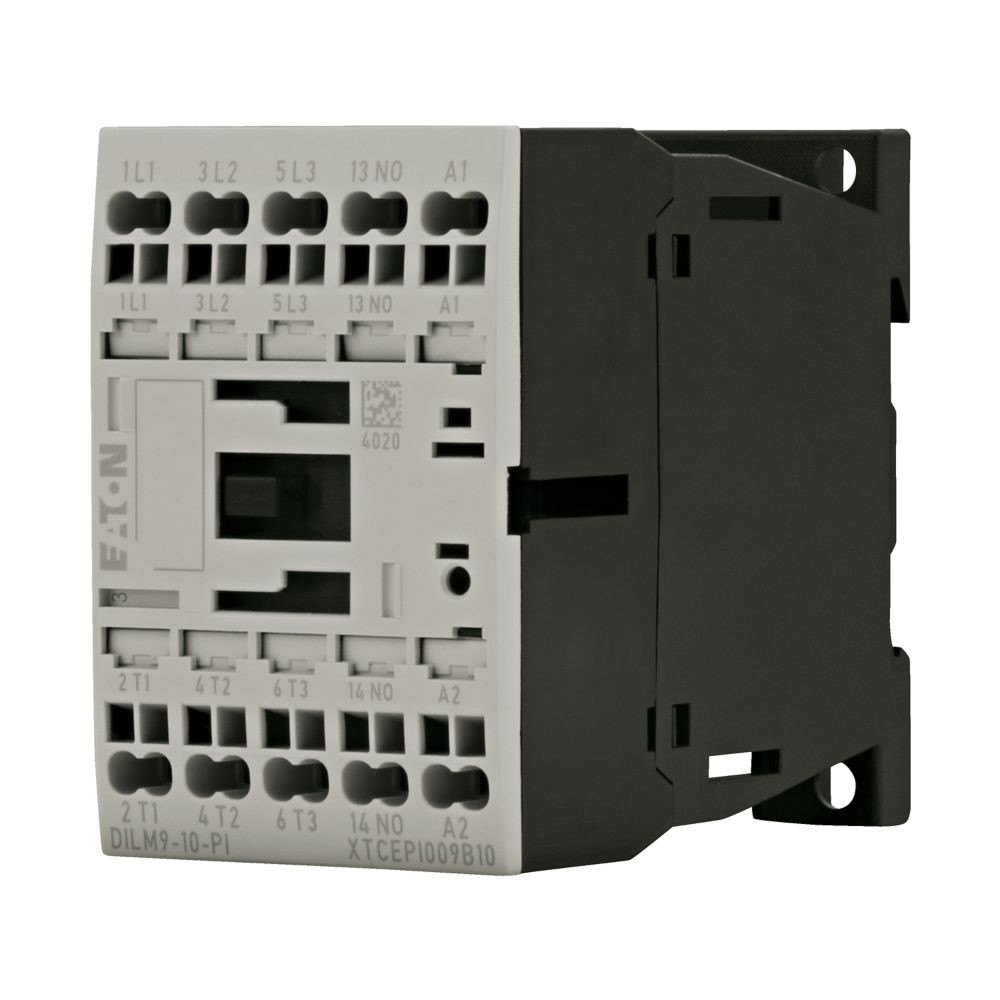

Artikelbild
Abbildung ähnlich
EATON

04554923
EATON 199229 DILM9-10(230V50HZ,240V60HZ)-PI

DILM9-10(230V50HZ,240V60HZ)-PI 4015081973132 199229
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 95 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A

Merkmale

Breite 45 mm
Verpackungseinheit 1
Gewicht 0,22
Gewichtseinheit KG
Gewichtbezugsmenge 1
Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Hilfskontakte als Schließer 1
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 22 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 240 V
Anschlussart Hauptstromkreis Federzuganschluss
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 6 A
Bemessungsbetriebsleistung bei AC-4, 400 V 2.5 kW
Kupferzahl 5 /100st
Kupfer-Basis 150,00 EUR/100kg
Höhe 68 mm
Tiefe 75 mm
Betriebsspannung bei AC 50 Hz 24 - 690 V
Betriebsspannung bei AC 60 Hz 24 - 690 V
Kurzbeschreibung Leistungsschütz, 3-polig, 380 V 400 V 4 kW, 1 S, 230 V 50 Hz, 240 V 60 Hz, Wechselstrombetätigung, Push-in-Klemmen
eClass 11.0 - Klasse 27371003
UNSPSC 14.0801 - Klasse 39121529
