02517423 EATON 169403 DA1-34180FB-B55C
DA1-34180FB-B55C
4015081660445
169403
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

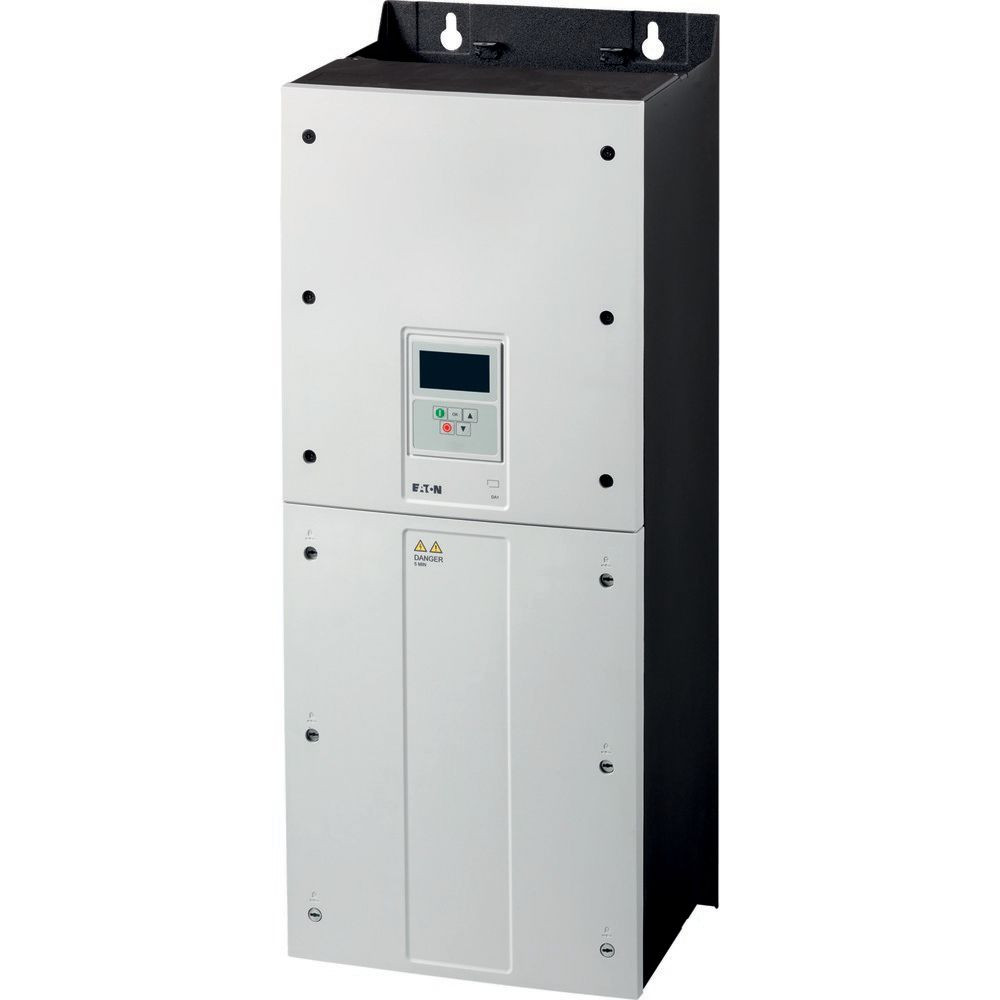

die Frequenzumrichter DA1 sind der ideale Partner für anspruchsvolle, drehzahlabhängige Anwendungen, sie bestechen durch ihren hohen Grad an Leistungsfähigkeit in Bezug auf Motorregelung und Modularität, mit OLED-Display, der Frequenzumrichter DA1 verfügt zudem über umfassende Erweiterungen: Kommunikation, I/Os…
Ue 400V AC, 3 phasig / U2 400V AC, 3 phasig, mit OLED-Display
EMV-Filter und Bremstransistor integriert, zusätzlicher Platinenschutz Frequenzumrichter, Typkenner: DA1, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 180 A, Hinweis: Bemessungsbetriebsstrom bei einer Schaltfrequenz von 4 kHz und einer Umgebungstemperatur von +40 °C, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 90 kW, 150 % Überlast: IM = 161 A, Zugeordnete Motorleistung Hinweis: bei 440 - 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 125 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 180 A, Schutzart: IP55/NEMA 12, Schnittstelle/Feldbus (eingebaut): OP-Bus (RS485)/Modbus RTU, CANopen®, Feldbusanschaltung (optional): Ethernet IP, DeviceNet, PROFIBUS, PROFINET, Modbus-TCP, EtherCAT, SmartWire-DT, Ausstattung: Funkentstörfilter, Brems-Chopper, zusätzlicher Platinenschutz, OLED-Anzeige, Zwischenkreisdrossel, Baugröße: FS6, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Anforderungen an die Sicherheit: IEC/EN 61800-5-1
Ue 400V AC, 3 phasig / U2 400V AC, 3 phasig, mit OLED-Display
EMV-Filter und Bremstransistor integriert, zusätzlicher Platinenschutz Frequenzumrichter, Typkenner: DA1, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 180 A, Hinweis: Bemessungsbetriebsstrom bei einer Schaltfrequenz von 4 kHz und einer Umgebungstemperatur von +40 °C, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 90 kW, 150 % Überlast: IM = 161 A, Zugeordnete Motorleistung Hinweis: bei 440 - 480 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 125 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 180 A, Schutzart: IP55/NEMA 12, Schnittstelle/Feldbus (eingebaut): OP-Bus (RS485)/Modbus RTU, CANopen®, Feldbusanschaltung (optional): Ethernet IP, DeviceNet, PROFIBUS, PROFINET, Modbus-TCP, EtherCAT, SmartWire-DT, Ausstattung: Funkentstörfilter, Brems-Chopper, zusätzlicher Platinenschutz, OLED-Anzeige, Zwischenkreisdrossel, Baugröße: FS6, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Anforderungen an die Sicherheit: IEC/EN 61800-5-1
Merkmale
Schutzart (IP) | IP55 |
Breite | 330 mm |
Verpackungseinheit | 1 |
Gewicht | 50 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85044088 |
Höhe | 865 mm |
Tiefe | 313.5 mm |
Mit Bedienelement | ja |
Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
Unterstützt Protokoll für TCP/IP | ja |
Unterstützt Protokoll für PROFIBUS | ja |
Unterstützt Protokoll für CAN | ja |
Unterstützt Protokoll für MODBUS | ja |
Unterstützt Protokoll für DeviceNet | ja |
Unterstützt Protokoll für sonstige Bussysteme | ja |
Mit PC-Anschluss | ja |
Netzspannung | 380 - 480 V |
Netzfrequenz | 50/60 Hz |
4-Quadrantenbetrieb möglich | ja |
Art des Umrichters | U-Umrichter |
Ausgangsphasenzahl | 3 |
Eingangsphasenzahl | 3 |
Bremschopper integriert | ja |
Einsatz im Industriebereich zulässig | ja |
Einsatz im Wohn- und Gewerbebereich zulässig | ja |
Max. Ausgangsfrequenz | 500 Hz |
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 90 kW |
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 90 kW |
Relative symmetrische Netzspannungstoleranz | 10 % |
Relative symmetrische Netzfrequenztoleranz | 10 % |
Unterstützt Protokoll für EtherNet/IP | ja |
Unterstützt Protokoll für PROFINET IO | ja |
Nennausgangsstrom I2N | 180 A |
Anzahl der digitalen Eingänge | 5 |
Anzahl der digitalen Ausgänge | 2 |
Anzahl der analogen Eingänge | 2 |
Anzahl der analogen Ausgänge | 2 |
Max. Ausgangsspannung | 500 V |
Schutzart (NEMA) | 12 |
Leistungsaufnahme | 1800 W |
Kurzbeschreibung | Variable frequency drive, 400 V AC, 3-phase, 180 A, 90 kW, IP55/NEMA 12, Radio interference suppression filter, OLED display, DC link choke |
