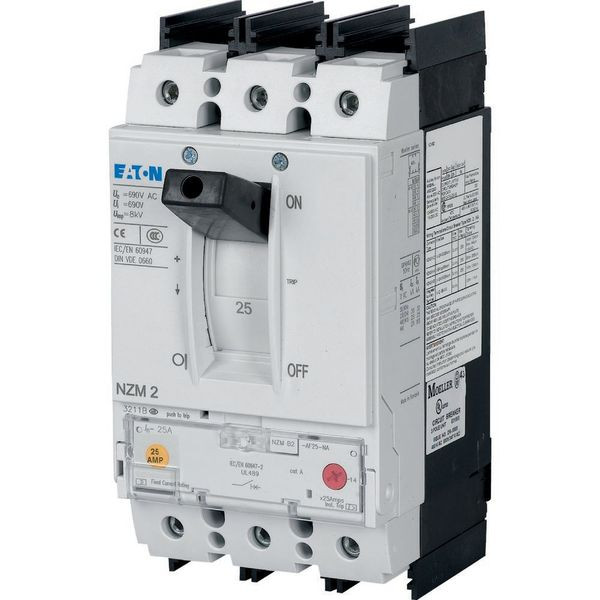

Artikelbild
Abbildung ähnlich
EATON

01599202
EATON 107820 NZMH2-AF90-BT-NA

NZMH2-AF90-BT-NA 4015081074679 107820
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Die Leistungsschalter NZM..-AF..NA decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den weltweiten Markt geeignet. Modulare Funktionsgruppen gestalten die Montage immer flexibel. Mit thermomagnetischen Freigaben für System- und Kabelschutz. Fest eingestellte Überlastfreigaben. Hinweise: Schalter entsprechen sowohl UL/CSA- als auch IEC-Bestimmungen. Das Schaltverhalten nach IEC ist auf dem Leistungsschild enthalten.

Merkmale

Schutzart (IP) IP20
Polzahl 3
Verpackungseinheit 1
Gewicht 2,34
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362090
Bemessungsdauerstrom Iu 90 A
Überlastauslöser Stromeinstellung 90 A
Position des Anschlusses für Hauptstromkreis vorne
Anschlussart Hauptstromkreis Rahmenklemme
Ausführung des Betätigungselements Kipphebel
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 150 kA
Einstellbereich des unverzögerten Kurzschlussauslösers 10 - 6 A
Motorantrieb optional ja
Gerätebauart Einbaugerät Festeinbautechnik
Bemessungsspannung 690 V
Kupferzahl 137 /100st
Kupfer-Basis 150,00 EUR/100kg
Hutschienenmontage optional ja
Komplettgerät mit Schutzeinheit ja
Kurzbeschreibung Leistungsschalter, 3p, 90 A, Rahmenklemmen
eClass 11.0 - Klasse 27370409
UNSPSC 14.0801 - Klasse 39121601
