Abbildung ähnlich

01401446

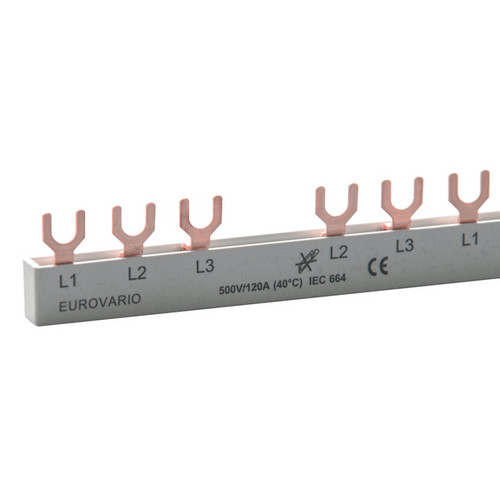

DOEPKE EV-S G 3/N.8.120 Phasenschiene R FI/8xLS

Lieferanten-Type: EV-S G 3/N.8.120 EAN: 4014712045989 Lieferanten-Artikel-Nr.: 09920185

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
10 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen, große Variantenvielfalt, kleine Bauform, hohe Zeitersparnis bei der Verdrahtung einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen, große Variantenvielfalt, kleine Bauform, hohe Zeitersparnis bei der Verdrahtung

Merkmale

Länge	210 mm
Polzahl	3
Verpackungseinheit	1
Verpackungseinheit	10
Gewicht	0,08
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Kupferzahl	10 /100st
Kupfer-Basis	150,00 EUR/100kg
Isoliert	ja
Anzahl der Phasen	3
Querschnitt	10 mm²
Bemessungsdauerstrom Iu	63 A
Bedingter Bemessungskurzschlussstrom Iq	15 kA
Breite in Teilungseinheiten	12
Bemessungsstoßspannung	4.5 kV
Ausführung des elektrischen Anschlusses	Gabel
Bemessungskurzzeitstromfestigkeit Icw	15 kA
Geeignet für Geräte mit N-Leiter	ja
Geeignet für Anzahl Geräte	9
Max. Bemessungsbetriebsspannung Ue	500 V
Teilungsmaß	17.8 mm
Farbe	grau
Statistische Warennummer	85369085
Kurzbeschreibung	Gabelsammelschiene Eurovario 3p, 12 TE, 63A, 500V (AC), (L1, L2, L3-N + L2, L3 + (L1, L2, L3) x 2)
eClass 11.0 - Klasse	27371306
UNSPSC 14.0801 - Klasse	39121117

Anhänge

Datei

pdb_doepke_00000000_sammelschienen_inf_web_de.pdf (422.13 KB)

Datei

pdb_doepke_09920185_dbl_de.pdf (1.1 MB)

Datei

pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
