Artikelbild
Abbildung ähnlich
DOEPKE

02442252

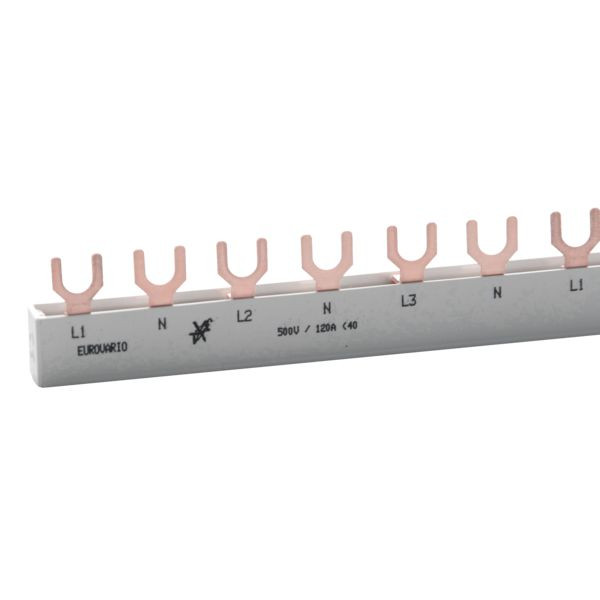

DOEPKE EV-S G 3.1+N.18.120 Phasenschiene 4p 18T

EV-S G 3.1+N.18.120 4014712045965 09920183
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
5 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab.

Merkmale

Länge 320 mm
Polzahl 4
Verpackungseinheit 1
Verpackungseinheit 5
Gewicht 0,14
Gewichtseinheit KG
Gewichtbezugsmenge 1
Isoliert ja
Anzahl der Phasen 3
Querschnitt 10 mm²
Bemessungsdauerstrom Iu 63 A
Bedingter Bemessungskurzschlussstrom Iq 15 kA
Bemessungsstoßspannung 4.5 kV
Ausführung des elektrischen Anschlusses Gabel
Bemessungskurzzeitstromfestigkeit Icw 15 kA
Geeignet für Geräte mit N-Leiter ja
Geeignet für Anzahl Geräte 9
Max. Bemessungsbetriebsspannung Ue 500 V
Teilungsmaß 17.8 mm
Breite in Teilungseinheiten 18
Farbe grau
Kupferzahl 20,50 /100st
Kupfer-Basis 150,00 EUR/100kg
Kurzbeschreibung Gabelsammelschiene Eurovario 4p, 18 TE, 63A, 500V (AC), ((L1+N, L2+N, L3+N) x 3)
eClass 11.0 - Klasse 27371306
UNSPSC 14.0801 - Klasse 39121117

Anhänge

icon
Datei
pdb_doepke_09920183_dbl_de.pdf (927.13 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
