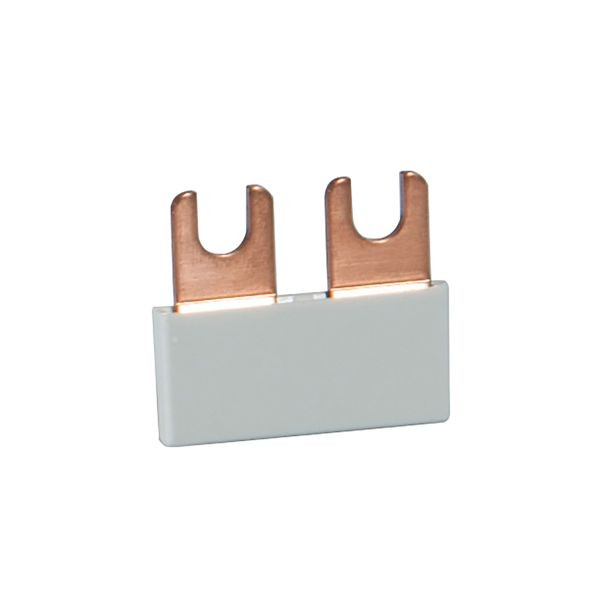

Artikelbild
Abbildung ähnlich
DOEPKE

02442239
DOEPKE EV-S G 1.2.70 Phasenschiene 1p 2TE 63A

EV-S G 1.2.70 4014712021495 09920158
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
20 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab.

Merkmale

Länge 33 mm
Polzahl 1
Verpackungseinheit 1
Verpackungseinheit 20
Gewicht 8
Gewichtseinheit G
Gewichtbezugsmenge 1
Statistische Warennummer 85369085
Isoliert ja
Anzahl der Phasen 1
Querschnitt 10 mm²
Bemessungsdauerstrom Iu 63 A
Bedingter Bemessungskurzschlussstrom Iq 15 kA
Bemessungsstoßspannung 4.5 kV
Ausführung des elektrischen Anschlusses Gabel
Bemessungskurzzeitstromfestigkeit Icw 15 kA
Geeignet für Anzahl Geräte 2
Max. Bemessungsbetriebsspannung Ue 500 V
Teilungsmaß 17.8 mm
Kupferzahl 1,20 /100st
Kupfer-Basis 150,00 EUR/100kg
Breite in Teilungseinheiten 2
Farbe grau
Kurzbeschreibung Gabelsammelschiene Eurovario 1p, 2 TE, 63A, 500V (AC), (L1 x 2)
eClass 11.0 - Klasse 27371306
UNSPSC 14.0801 - Klasse 39121117

Anhänge

icon
Datei
pdb_doepke_09920158_dbl_de.pdf (359.36 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
