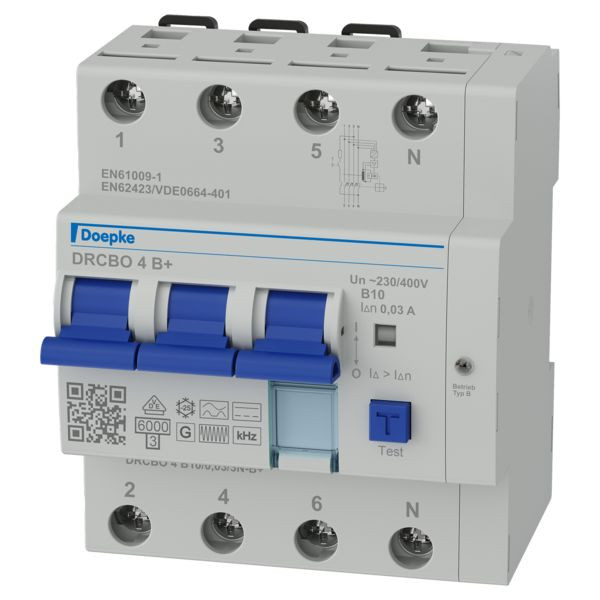

Abbildung ähnlich
01034814
DOEPKE DRCBO 4 B10/0,03/3N-B+ FI/LS-Kombination
DRCBO 4 B10/0,03/3N-B+
4014712265417
09948302
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Somit eignen sie sich ideal für Ihre Verteilungen auf engem Raum. Das Bemessungsschaltvermögen der Baureihe DRCBO 4 liegt bei 6 kA. Schalter des Fehlerstromtyps B+ sind allstromsensitiv und bieten einen vorbeugenden Brandschutz von 420 mA bei Frequenzen bis 20 kHz. Mit der Auslösecharakteristik B gewährleisten die Geräte verlässlichen Schutz für Ihre Stromkreise ohne hohe Einschaltspitzen. Geräte in Standardausführung sind für Stromkreise mit 230 V bzw. 400 V bei 50 Hz ausgelegt.
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Gewicht | 0,32 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Einbautiefe | 67 mm |
| Bemessungsstrom | 10 A |
| Bemessungsspannung | 400 V |
| Auslösecharakteristik | B |
| Bemessungsfehlerstrom | 0.03 A |
| Fehlerstrom-Typ | B+ |
| Stoßstromfestigkeit | 3 kA |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 4.5 |
| Frequenz | 50 Hz |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 4 |
| Bemessungsisolationsspannung Ui | 440 V |
| Anzahl der abgesicherten Pole | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Abschaltcharakteristik | kurzzeitverzögert |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Verlustleistung | 7.9 W |
| Kurzbeschreibung | FI-/LS-Schutzschalterkombination (RCBO) 3p+N, 0.03A, 10A@230/400V (AC), B-Charakteristik, Typ B+, kurzzeitverzögert |
| eClass 11.0 - Klasse | 27142207 |
| UNSPSC 14.0801 - Klasse | 39121601 |
