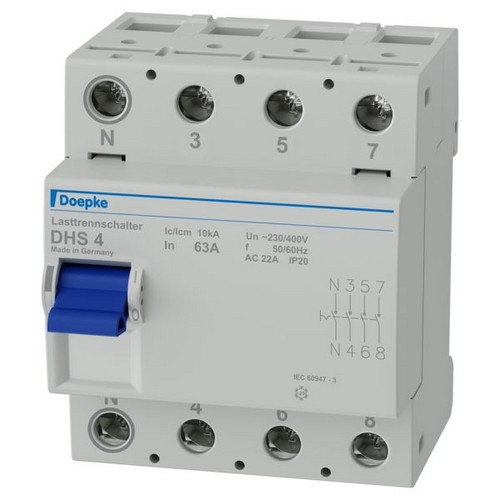

Artikelbild
Abbildung ähnlich
DOEPKE

02434722
DOEPKE DHS 4-063 Lasttrennschalter 63A 4S

DHS 4-063 4014712129764 09900007
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
20 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Schnellbefestigung auf Hutschiene nach EN 60947-3 in jede handelsübliche Verteilung.
Einbaulage beliebig, Lastrenn- bzw. Hauptschalter trennen elektrische Verbraucher oder Anlagenteile vollständig und allpolig von der elektrischen Versorgung. Sie schalten auch unter Last oder Überlast. Sie werden zur Abschaltung für Wartungsarbeiten und zum Anlagenschutz eingesetzt. Die Geräte der Baureihe DHS 4 sind Lasttrenn- bzw. Hauptschalter in vierpoliger Ausführung bei denen der N-Kontakt voreilend eingeschaltet und nacheilend ausgeschaltet wird. Durch ihre Bauart fügen sie sich hervorragend in die Optik der Fehlerstromschutzschalter DFS ein. Die DHS können durch einen Hilfs- bzw. Fehlersignalschalter erweitert werden, was die Anzeige und Weiterverarbeitung des Schaltzustands ermöglicht.

Merkmale

Breite 72 mm
Polzahl 4
Verpackungseinheit 1
Verpackungseinheit 20
Gewicht 0,38
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85365080
Bemessungsdauerstrom Iu 63 A
Bedingter Bemessungskurzschlussstrom Iq 10 kA
Schutzart (IP), frontseitig IP20
Verriegelbar ja
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung des Betätigungselements Kipphebel
Geeignet für Verteilereinbau ja
Max. Bemessungsbetriebsspannung Ue bei AC 400 V
Gerätebauart Komplettgerät im Gehäuse
Bemessungsbetriebsspannung 230 - 400 V
Anzahl der Schalter 1
Bemessungskurzzeitstromfestigkeit Icw 10 kA
Farbe des Betätigungselements sonstige
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Schaltleistung bei 400 V 29.7 kW
Schutzart (NEMA) 1
Höhe 85 mm
Tiefe 75 mm
Breite in Teilungseinheiten 4
Kurzbeschreibung Lasttrennschalter kompakt, 63A, 4 Schließer, N links
eClass 11.0 - Klasse 27371403
UNSPSC 14.0801 - Klasse 39121601

Anhänge

icon
Datei
pdb_doepke_09900007_dbl_de.pdf (1.26 MB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
icon
Datei
pdb_doepke_09900001_verlustleistung_dhs_inf_web_ml.pdf (103.67 KB)
