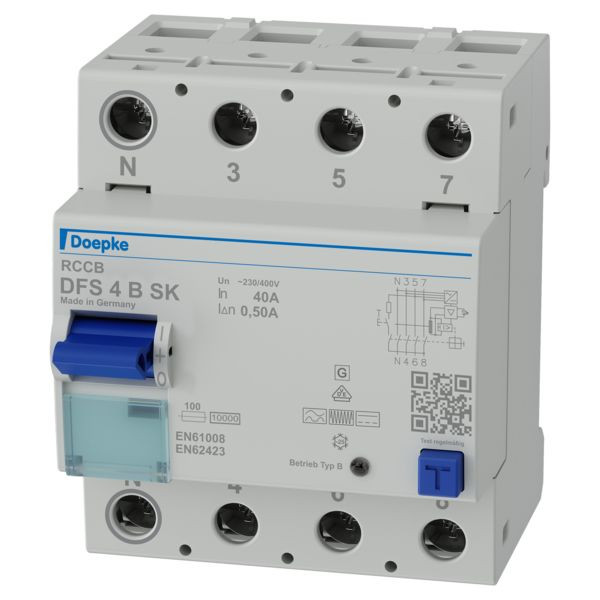

Abbildung ähnlich
01560013
DOEPKE DFS4 040-4/0,50-B SK FI-Schalterallstrom
DFS4 040-4/0,50-B SK
4014712148604
09137998
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
230/400 V, allstromsensitiv Typ B SK
In vielen elektrischen Anlagen wie z. B. in Baustromverteilern hat der Brandschutz eine untergeordnete Bedeutung. Hier werden oft nur ein Fehlerschutz und eine hohe Anlagen-
verfügbarkeit gefordert. Durch die geringere Ansprechempfindlichkeit bei höheren Frequenzen kommt es bei dieser Baureihe zu wenigen anlagebedingten Fehlauslösungen.
Die Geräte der Baureihe SK entsprechen der Norm VDE 0664-100 E.
Auch in 63-A-, 80-A-, 100-A-Ausführung lieferbar, des Weiteren mit Bemessungsfehlerstrom 0,1 A und 0,5 A verfügbar. Fehlerstromschutzschalter des Typs B sind allstromsensitiv. Die Baureihe SK garantiert zuverlässigen Schutz bei maximaler Anlagenverfügbarkeit. Mit einer geringen Ansprechempfindlichkeit gegenüber Differenzströmen mit höheren Frequenzen sind unsere SK-Schalter perfekt für den Einsatz in Betriebsstätten, die keinen Brandschutz erfordern. Geräte in Standardausführung sind für Stromkreise mit 230/400 V bei 50 Hz ausgelegt.
In vielen elektrischen Anlagen wie z. B. in Baustromverteilern hat der Brandschutz eine untergeordnete Bedeutung. Hier werden oft nur ein Fehlerschutz und eine hohe Anlagen-
verfügbarkeit gefordert. Durch die geringere Ansprechempfindlichkeit bei höheren Frequenzen kommt es bei dieser Baureihe zu wenigen anlagebedingten Fehlauslösungen.
Die Geräte der Baureihe SK entsprechen der Norm VDE 0664-100 E.
Auch in 63-A-, 80-A-, 100-A-Ausführung lieferbar, des Weiteren mit Bemessungsfehlerstrom 0,1 A und 0,5 A verfügbar. Fehlerstromschutzschalter des Typs B sind allstromsensitiv. Die Baureihe SK garantiert zuverlässigen Schutz bei maximaler Anlagenverfügbarkeit. Mit einer geringen Ansprechempfindlichkeit gegenüber Differenzströmen mit höheren Frequenzen sind unsere SK-Schalter perfekt für den Einsatz in Betriebsstätten, die keinen Brandschutz erfordern. Geräte in Standardausführung sind für Stromkreise mit 230/400 V bei 50 Hz ausgelegt.
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| Gewicht | 0,49 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365011 |
| Montageart | DIN-Schiene |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 40 A |
| Bemessungsspannung | 400 V |
| Fehlerstrom-Typ | B |
| Kurzschlussfestigkeit (Icw) | 10 kA |
| Stoßstromfestigkeit | 3 kA |
| Breite in Teilungseinheiten | 4 |
| Kurzzeitverzögerter Typ | ja |
| Zusatzeinrichtungen möglich | ja |
| Frequenz | 50 Hz |
| Bemessungsfehlerstrom | 0.5 A |
| Bemessungsisolationsspannung Ui | 400 V |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 50 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| RAL-Nummer (ähnlich) | 7035 |
| Verlustleistung | 6.1 W |
| Kurzbeschreibung | FI-Schutzschalter 4p, 40A, 0.5A, Typ B SK, N links |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP30 |
| Breite | 348 mm |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 39 |
| Montageart | Unterputz |
| Farbe | weiß |
| Art der Schließung | sonstige |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 630.5 mm |
| Tiefe | 98 mm |
| RAL-Nummer | 9010 |
| Einbautiefe | 89 mm |
| Anzahl der Reihen | 3 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 91.5 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 12 |
| Ausführung Deckel | mit Ausschnitt |
| Einbauhöhe | 595 mm |
| Einbaubreite | 314.5 mm |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 39 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Einbautiefe | 70.5 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Frequenz | 50 - 60 Hz |
| Auslösecharakteristik | C |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 3 |
| Polzahl (gesamt) | 3 |
| Bemessungsisolationsspannung Ui | 440 V |
| Anzahl der abgesicherten Pole | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 7.2 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
01560010
DOEPKE DFS4 040-4/0,03-B SK FI-Schalterallstrom
DFS4 040-4/0,03-B SK
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Montageart | DIN-Schiene |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 40 A |
| Bemessungsspannung | 400 V |
| Fehlerstrom-Typ | B |
| Kurzschlussfestigkeit (Icw) | 10 kA |
| Stoßstromfestigkeit | 3 kA |
| Breite in Teilungseinheiten | 4 |
| Kurzzeitverzögerter Typ | ja |
| Zusatzeinrichtungen möglich | ja |
| Frequenz | 50 Hz |
| Bemessungsfehlerstrom | 0.03 A |
| Bemessungsisolationsspannung Ui | 400 V |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 50 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| RAL-Nummer (ähnlich) | 7035 |
| Verlustleistung | 6.1 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Einbautiefe | 70.5 mm |
| Bemessungsstrom | 25 A |
| Bemessungsspannung | 400 V |
| Frequenz | 50 - 60 Hz |
| Auslösecharakteristik | C |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 3 |
| Polzahl (gesamt) | 3 |
| Bemessungsisolationsspannung Ui | 440 V |
| Anzahl der abgesicherten Pole | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 8.8 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP65 |
| Breite | 315 mm |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 40 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Montageart | Aufputz |
| Farbe | grau |
| Höhe | 600 mm |
| Tiefe | 155 mm |
| RAL-Nummer | 7035 |
| Anzahl der Reihen | 3 |
| Art der Abdeckung | Tür |
| Anbaumöglichkeit | ja |
| Innentiefe | 106 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 14 |
| Transparenter Deckel/Tür | ja |
| Ausführung Deckel | mit Ausschnitt |
| Art der Schließung | sonstige |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| Signaldurchlassende Tür | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 40 ST | Menge übernehmen |
01560012
DOEPKE DFS4 040-4/0,30-B SK FI-Schalterallstrom
DFS4 040-4/0,30-B SK
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Montageart | DIN-Schiene |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 40 A |
| Bemessungsspannung | 400 V |
| Fehlerstrom-Typ | B |
| Kurzschlussfestigkeit (Icw) | 10 kA |
| Stoßstromfestigkeit | 3 kA |
| Breite in Teilungseinheiten | 4 |
| Kurzzeitverzögerter Typ | ja |
| Zusatzeinrichtungen möglich | ja |
| Frequenz | 50 Hz |
| Bemessungsfehlerstrom | 0.3 A |
| Bemessungsisolationsspannung Ui | 400 V |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 50 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| RAL-Nummer (ähnlich) | 7035 |
| Verlustleistung | 6.1 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
01560011
DOEPKE DFS4 040-4/0,10-B SK FI-Schalterallstrom
DFS4 040-4/0,10-B SK
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Montageart | DIN-Schiene |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 40 A |
| Bemessungsspannung | 400 V |
| Fehlerstrom-Typ | B |
| Kurzschlussfestigkeit (Icw) | 10 kA |
| Stoßstromfestigkeit | 3 kA |
| Breite in Teilungseinheiten | 4 |
| Kurzzeitverzögerter Typ | ja |
| Zusatzeinrichtungen möglich | ja |
| Frequenz | 50 Hz |
| Bemessungsfehlerstrom | 0.1 A |
| Bemessungsisolationsspannung Ui | 400 V |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 50 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| RAL-Nummer (ähnlich) | 7035 |
| Verlustleistung | 6.1 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
Angaben zur Marke
DOEPKE
Hersteller
Doepke Schaltgeräte GmbH Stellmacherstr. 11 DE 26506 Norden info@doepke.de
