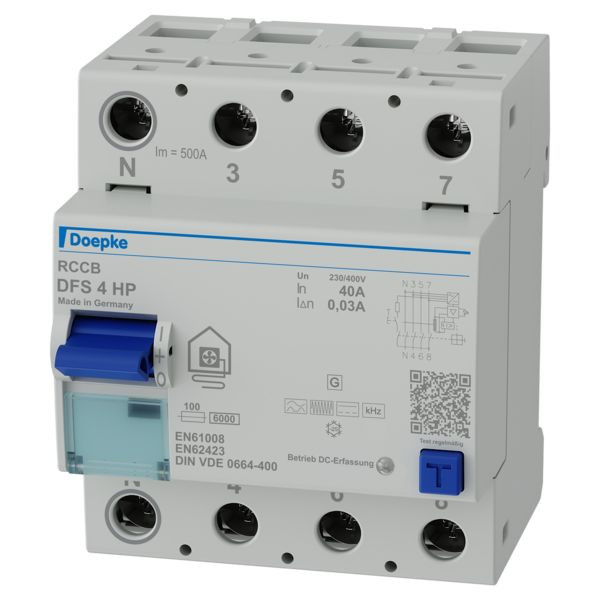

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die Fehlerstromschutzschalter sind allstromsensitiv und bieten einen vorbeugenden Brandschutz bei Frequenzen bis 20 kHz. Unsere HP-Variante wurde speziell für die Absicherung von Wärmepumpen entwickelt. Sie erfüllt alle Anforderungen führender Wärmepumpenhersteller und bietet einen passgenauen Schutz. Dank der HP-optimierten Kurzzeitverzögerung wird die Anlagenverfügbarkeit deutlich erhöht – für eine besonders effiziente und sichere Nutzung Ihrer Wärmepumpe. Geräte in Standardausführung sind für Stromkreise mit 230/400 V bei 50 Hz ausgelegt.
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| Gewicht | 0,45 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | DIN-Schiene |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 40 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsfehlerstrom | 0.03 A |
| Fehlerstrom-Typ | B+ |
| Kurzschlussfestigkeit (Icw) | 6 kA |
| Stoßstromfestigkeit | 3 kA |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 4 |
| Kurzzeitverzögerter Typ | ja |
| RAL-Nummer (ähnlich) | 7035 |
| Verlustleistung | 5.2 W |
| Frequenz | 50 Hz |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 50 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Kurzbeschreibung | FI-Schutzschalter 4p, 40A, 0.03A, für Wärmepumpen, N links |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| Verpackungseinheit | 1440 |
| eClass 11.0 - Klasse | 27141146 |
| UNSPSC 14.0801 - Klasse | 39121410 |
| Geeignet für | Flachschiene |
| Breite der Klemme | 12 mm |
| Sammelschienenbreite | 12 mm |
| Sammelschienendicke | 5 mm |
| Geeignet für Rundleiteranschluss | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
| 1.440 ST | Menge übernehmen |
01025031
DOEPKE DLS 6h B16-1 LS-Schalter 6KA 1pol. B16A
DLS 6H B16-1 6KA
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC/DC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 60 |
| Verpackungseinheit | 12 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 68 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Frequenz | 16.67 - 60 Hz |
| Auslösecharakteristik | B |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 1 |
| Polzahl (gesamt) | 1 |
| Bemessungsisolationsspannung Ui | 2000 V |
| Anzahl der abgesicherten Pole | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 70 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 4.2 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 12 ST | Menge übernehmen |
| 60 ST | Menge übernehmen |
01025037
DOEPKE DLS 6h B16-3 LS-Schalter 6KA 3pol. B-16A
DLS 6H B16-3 6KA
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Verpackungseinheit | 20 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 68 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Frequenz | 16.67 - 60 Hz |
| Auslösecharakteristik | B |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 3 |
| Polzahl (gesamt) | 3 |
| Bemessungsisolationsspannung Ui | 2000 V |
| Anzahl der abgesicherten Pole | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 70 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 8.4 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
01025048
DOEPKE DLS 6h C16-3 LS-Schalter 6KA 3pol. C-16A
DLS 6H C16-3 6KA
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Verpackungseinheit | 20 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 68 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Frequenz | 16.67 - 60 Hz |
| Auslösecharakteristik | C |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 3 |
| Polzahl (gesamt) | 3 |
| Bemessungsisolationsspannung Ui | 2000 V |
| Anzahl der abgesicherten Pole | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 70 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 8.4 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
01409304
DOEPKE EV-S G 3.11.120 Phasenschiene L FI/8xLS
EV-S G 3.11.120
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Länge | 195 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27371306 |
| UNSPSC 14.0801 - Klasse | 39121117 |
| Isoliert | ja |
| Anzahl der Phasen | 3 |
| Querschnitt | 10 mm² |
| Bemessungsdauerstrom Iu | 63 A |
| Bedingter Bemessungskurzschlussstrom Iq | 15 kA |
| Bemessungsstoßspannung | 4.5 kV |
| Ausführung des elektrischen Anschlusses | Gabel |
| Bemessungskurzzeitstromfestigkeit Icw | 15 kA |
| Geeignet für Anzahl Geräte | 9 |
| Max. Bemessungsbetriebsspannung Ue | 500 V |
| Teilungsmaß | 17.8 mm |
| Breite in Teilungseinheiten | 11 |
| Farbe | grau |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
01041114
DOEPKE DFS4 040-4/0,30-HP FI-Schutzschalter WP
DFS4 040-4/0,30-HP
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Montageart | DIN-Schiene |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 40 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsfehlerstrom | 0.3 A |
| Fehlerstrom-Typ | B+ |
| Kurzschlussfestigkeit (Icw) | 6 kA |
| Stoßstromfestigkeit | 3 kA |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 4 |
| Kurzzeitverzögerter Typ | ja |
| RAL-Nummer (ähnlich) | 7035 |
| Verlustleistung | 5.2 W |
| Frequenz | 50 Hz |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 50 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
01041117
DOEPKE DFS4 063-4/0,03-HP FI-Schutzschalter WP
DFS4 063-4/0,03-HP
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Montageart | DIN-Schiene |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 63 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsfehlerstrom | 0.03 A |
| Fehlerstrom-Typ | B+ |
| Kurzschlussfestigkeit (Icw) | 6 kA |
| Stoßstromfestigkeit | 3 kA |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 4 |
| Kurzzeitverzögerter Typ | ja |
| RAL-Nummer (ähnlich) | 7035 |
| Verlustleistung | 10.6 W |
| Frequenz | 50 Hz |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 50 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
01041122
DOEPKE DFS4 063-4/0,30-HP FI-Schutzschalter WP
DFS4 063-4/0,30-HP
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Montageart | DIN-Schiene |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 63 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsfehlerstrom | 0.3 A |
| Fehlerstrom-Typ | B+ |
| Kurzschlussfestigkeit (Icw) | 6 kA |
| Stoßstromfestigkeit | 3 kA |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 4 |
| Kurzzeitverzögerter Typ | ja |
| RAL-Nummer (ähnlich) | 7035 |
| Verlustleistung | 10.6 W |
| Frequenz | 50 Hz |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 50 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
01041112
DOEPKE DFS4 040-4/0,10-HP FI-Schutzschalter WP
DFS4 040-4/0,10-HP
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Montageart | DIN-Schiene |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 40 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsfehlerstrom | 0.1 A |
| Fehlerstrom-Typ | B+ |
| Kurzschlussfestigkeit (Icw) | 6 kA |
| Stoßstromfestigkeit | 3 kA |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 4 |
| Kurzzeitverzögerter Typ | ja |
| RAL-Nummer (ähnlich) | 7035 |
| Verlustleistung | 5.2 W |
| Frequenz | 50 Hz |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 50 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
01041120
DOEPKE DFS4 063-4/0,10-HP FI-Schutzschalter WP
DFS4 063-4/0,10-HP
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| eClass 11.0 - Klasse | 27142201 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Montageart | DIN-Schiene |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 63 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsfehlerstrom | 0.1 A |
| Fehlerstrom-Typ | B+ |
| Kurzschlussfestigkeit (Icw) | 6 kA |
| Stoßstromfestigkeit | 3 kA |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 4 |
| Kurzzeitverzögerter Typ | ja |
| RAL-Nummer (ähnlich) | 7035 |
| Verlustleistung | 10.6 W |
| Frequenz | 50 Hz |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 50 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 40 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
Angaben zur Marke
DOEPKE
Hersteller
Doepke Schaltgeräte GmbH Stellmacherstr. 11 DE 26506 Norden info@doepke.de
