66401134 DIMPLEX WTU 100 Plattenwärmetauscher
WTU 100
4015627362390
362390
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

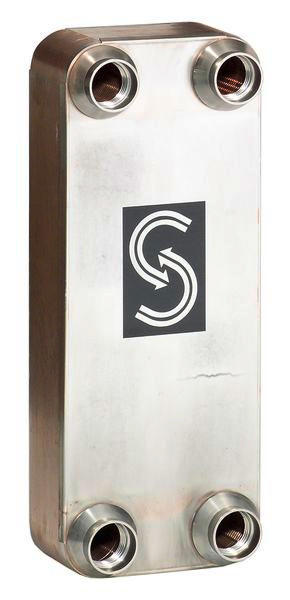

Kupfergelöteter Edelstahl-Plattenwärmetauscher
Max. Betriebsdruck 25 bar, max. Betriebstemperatur 185 °C. Als Zwischenwärmetauscher für die passive Kühlung.
Anschlüsse Sekundär: DN 65 (2 1/2" AG)
Anschlüsse Primär: DN 65 (2 1/2" AG)
Plattenmaterial: 0.4 mm AISI 316
Dichtungsmaterial: Kupferlot 185 Kupfergelöteter Edelstahl-Plattenwärmetauscher. Max. Betriebsdruck 25 bar, max. Betriebstemperatur 185 °C. Als Zwischenwärmetauscher für die passive Kühlung. Anschluss für die kalte und warme Seite mit Außengewinde 2 ½".
Max. Betriebsdruck 25 bar, max. Betriebstemperatur 185 °C. Als Zwischenwärmetauscher für die passive Kühlung.
Anschlüsse Sekundär: DN 65 (2 1/2" AG)
Anschlüsse Primär: DN 65 (2 1/2" AG)
Plattenmaterial: 0.4 mm AISI 316
Dichtungsmaterial: Kupferlot 185 Kupfergelöteter Edelstahl-Plattenwärmetauscher. Max. Betriebsdruck 25 bar, max. Betriebstemperatur 185 °C. Als Zwischenwärmetauscher für die passive Kühlung. Anschluss für die kalte und warme Seite mit Außengewinde 2 ½".
Merkmale
Breite | 238 mm |
Verpackungseinheit | 100 |
Gewicht | 80 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 84195020 |
Ausführung | gelötet |
Höhe | 611 mm |
Tiefe | 257 mm |
Leistung | 100 kW |
Werkstoff | rostfreier Stahl |
Volumenstrom Primär | 32.2 m³/h |
Volumenstrom Sekundär | 28.6 m³/h |
Nenndurchmesser primär | 2 1/2 Zoll (65) |
Max. Arbeitsdruck | 25 bar |
Anzahl der Platten | 90 |
Sekundärer Anschluss | Innengewinde |
Nenndurchmesser sekundär | 2 1/2 Zoll (65) |
Abstand der Anschlüsse von Mitte zu Mitte | 150 mm |
Primärer Anschluss | Innengewinde |
Max. Vorlauftemperatur | 5 °C |
Werkstoff Lotmaterial | Kupfer |
Temperatur sekundär | 8 °C |
Kurzbeschreibung | Plattenwärmetauscher kupfergelötet |
