Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 99 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

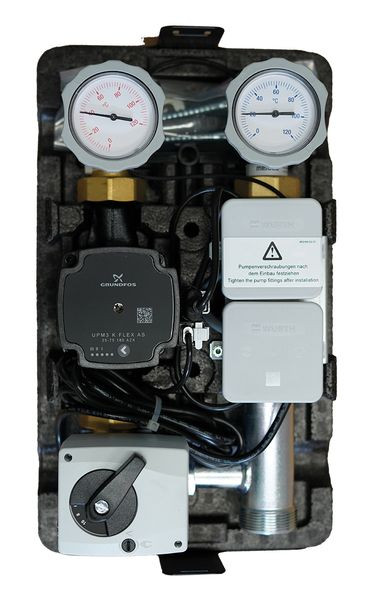

Anschlussfertig vorkonfektionierte Baugruppe gemischter Heizkreis DN 25. Einsetzbar für einen Heizwasserdurchfluss bis max. 2,5 m³/h, Anschluss Heizkreis (1" IG), Wärmeerzeugerkreis (G 1 1/2" IG). Bestehend aus zwei Kugelhähnen mit Rückschlagventil und integrierten Thermometern für Vor- und Heizungsrücklauf, Pumpenkugelhähnen, Hocheffizienz-Umwälzpumpe XXX mit PWM-Eingangssignal (Stichmaß 180 mm), 3-Wege-Mischer mit Stellmotor (140 s Laufzeit, Anschlussspannung ~230 V, Schutzart IP 40), Anlegefühler NTC 10 und einer Dämmschale mit weisser Abdeckblende. Lieferung inkl. steckerfertig vorverdrahteter Umwälzpumpe, Mischer und Fühler (Kabellänge XXX m) zum direkten Anschluss an den Wärmepumpenmanager.
Merkmale
| Breite | 250 mm |
| Verpackungseinheit | 99 |
| Gewicht | 4,9 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 420 mm |
| Tiefe | 250 mm |
| Ausführung | gemischter Heizkreis |
| Mit Thermometer | ja |
| Mit Mischermotor | ja |
| Glykolgeeignet | ja |
| Mediumtemperatur | 7 - 95 °C |
| Nenndurchmesser primär | 1 Zoll (25) |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Pumpenanschluss | Innengewinde (metrisch) |
| Größe Pumpenanschluss | 1 1/2 Zoll (40) |
| Mit Pumpenkugelhahn | ja |
| Anzeigebereich Thermometer | 0 - 90 °C |
| Geeignet für Ethanol | ja |
| Einbaulänge der Pumpe | 180 mm |
| Strömungsrichtung | links |
| Material Mantel | Kunststoff |
| Wandaufstellung | ja |
| Max. Arbeitsdruck | 6 bar |
| Sekundärer Anschluss | Innengewinde (metrisch) |
| Nenndurchmesser sekundär | 1 1/2 Zoll (40) |
| Mit Dreiwegeventil | ja |
| Mit Wandbefestigungsbügel | ja |
| Primärer Anschluss | Innengewinde (metrisch) |
| Mit Absperrventil | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | Messing |
| Geeignet für Servomotoren | ja |
| Geeignet für Heizung | ja |
| Mit Rückschlagklappe | ja |
| Kurzbeschreibung | Modul gemischter Heizkreis System M |
| eClass 11.0 - Klasse | 22390592 |
| UNSPSC 14.0801 - Klasse | 40101800 |
Angaben zur Marke
DIMPLEX
