66401424 DIMPLEX DDV 40 Verteiler
DDV 40
4015627367722
367720
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

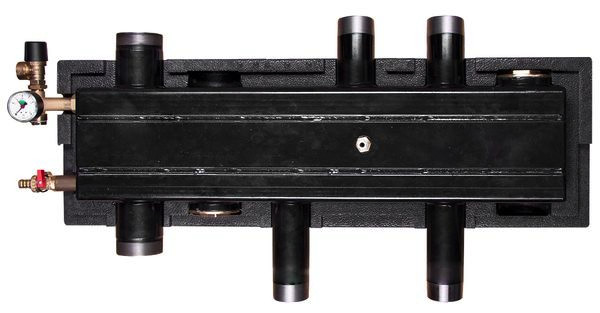

Kombinierbare Baugruppe zum montagefreundlichen Anschluss von Wärmepumpe, Pufferspeicher und Heizsystem. Bestehend aus einem 3-Kammer Verteilerbalken mit Prüf- und Wartungsöffnung für Einsteckrückschlagklappen (Bypass), Anschlüsse zum Heizsystem 1 1/2", Anschluss Pufferspeicher 2", Sicherheitsbaugruppe mit Manometer 4 bar und Sicherheitsventil ¾", Füll- und Entleerungshahn und Anschlussmöglichkeit für ein Ausdehnungsgefäß. Lieferung inkl. Dämmschalen und Wandmontageset. Empfohlen zum Anschluss einer Wärmepumpe mit einem Heizwasserdurchfluss bis 5 m3/h und bei Einspeisung von Fremdenergie (z.B. Holz / Solar) in den Reihenpufferspeicher (siehe Projektierungsunterlagen). Zur Reduzierung der Pumpenlaufzeiten kann die Zusatzumwälzpumpe nur mit dem Verdichter betrieben werden. In diesem Fall ist der im Lieferumfang enthaltene Rücklauffühler in die vorhandene Tauchhülse für 3 Fühler einzubauen und anzuschließen. Durch die hydraulische Entkopplung benötigt der Verbraucherkreis eine separate Umwälzpumpe (Pumpe nicht im Lieferumfang).
Merkmale
Breite | 958 mm |
Verpackungseinheit | 100 |
Gewicht | 12,5 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 84818019 |
Ausführung | sonstige |
Höhe | 425 mm |
Tiefe | 425 mm |
Mit Wärmedämmung | ja |
Auslaufhahn | ja |
Mit Sicherheitsventil | ja |
Mit Manometer | ja |
Glykolgeeignet | ja |
Mit Anschluss Ausdehnungsgefäß | ja |
Mediumtemperatur | 5 - 95 °C |
Nenndurchmesser primär | DN 40 |
Mit Anschluss Temperaturfühler | ja |
Verteilerbalken erweiterbar | ja |
Geeignet für Ethanol | ja |
Strömungsrichtung | einstellbar |
Material Mantel | Stahl |
Wandaufstellung | ja |
Max. Arbeitsdruck | 6 bar |
Sekundärer Anschluss | Außengewinde (metrisch) |
Nenndurchmesser sekundär | DN 40 |
Mit Wandbefestigungsbügel | ja |
Primärer Anschluss | Außengewinde (metrisch) |
Werkstoff Armaturen | Stahl |
Werkstoff Verrohrung | Stahl |
Geeignet für Heizung | ja |
Geeignet für Kühlen | ja |
Mit Rückschlagklappe | ja |
Kurzbeschreibung | Doppelt Differenzdruckloser Verteiler |
