01299957 DEHN DV M TNC 255 FM Kombi-Ableiter
DV M TNC 255 FM
4013364108141
951305
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

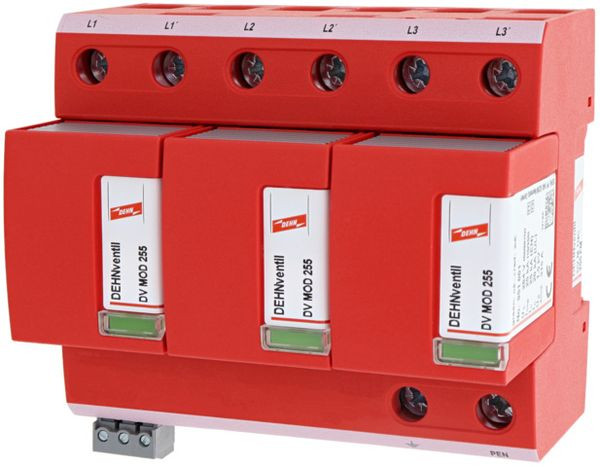

DEHNventil® M TNC 255 (FM)
mehrpoliger, modularer Kombi-Ableiter zum Schutz von Niederspannungs-Verbraucheranlagen im Industrie- und Wohnbereich vor Schalt- und Blitz-Überspannungen, einsetzbar nach dem Blitz-Schutzzonen-Konzept an den
Schnittstellen 0A – 2
Ableiter Typ 1 nach EN 61643-11:
anschlussfertiger Kombi-Ableiter auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen, höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung, Ausschaltselektiv zu 20 A gL/gG – Sicherungen bis 50 kAeff Kurzschlussstrom, ermöglicht Endgeräteschutz, Funktions-/Defektanzeige durch Markierung im Sichtfenster, einfacher Schutzmodul-Wechsel durch Modulentriegelungstaste, als ...FM-Variante zusätzlich mit 3-poligem Klemmsatz für Anschluss der Fernanzeige erhältlich
komplette Schaltung für TN-C-Systeme mit 230/400 V / 50 Hz – Nennspannung Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
mehrpoliger, modularer Kombi-Ableiter zum Schutz von Niederspannungs-Verbraucheranlagen im Industrie- und Wohnbereich vor Schalt- und Blitz-Überspannungen, einsetzbar nach dem Blitz-Schutzzonen-Konzept an den
Schnittstellen 0A – 2
Ableiter Typ 1 nach EN 61643-11:
anschlussfertiger Kombi-Ableiter auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen, höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung, Ausschaltselektiv zu 20 A gL/gG – Sicherungen bis 50 kAeff Kurzschlussstrom, ermöglicht Endgeräteschutz, Funktions-/Defektanzeige durch Markierung im Sichtfenster, einfacher Schutzmodul-Wechsel durch Modulentriegelungstaste, als ...FM-Variante zusätzlich mit 3-poligem Klemmsatz für Anschluss der Fernanzeige erhältlich
komplette Schaltung für TN-C-Systeme mit 230/400 V / 50 Hz – Nennspannung Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
Merkmale
Schutzart (IP) | IP20 |
Polzahl | 3 |
Verpackungseinheit | 1 |
Gewicht | 0,96 |
Statistische Warennummer | 85363030 |
Blitzstoßstrom (10/350 µs) | 75 kA |
Baugröße | 6 TE |
Schutzpegel | 1.5 kV |
Fernsignalisierung | ja |
Höchste Dauerspannung AC | 264 V |
Nennspannung AC | 230 V |
Prüfklasse | Typ 1 und 2 |
Signalisierung am Gerät | optisch |
Montageart | Hutschiene TH35 |
Folgestromlöschfähigkeit | 50 kA |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
Spezifische Energie (W/R) | 1400 kJ/Ohm |
Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
Netzform TN-C-S | ja |
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 315 A |
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 125 A |
Spannungsschaltende Funkenstreckentechnologie | ja |
Kurzbeschreibung | Kombiableiter Typ 1 + Typ 2 DEHNventil M für dreiphasige TN-C-Systeme |
