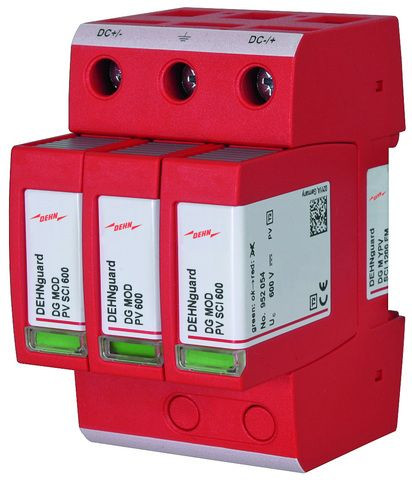

Abbildung ähnlich
DEHN

01232866 DEHN DG M YPVSCI1200 FM ÜSS Ableiter Mehrp.PV

DG M YPV SCI 1200 FM 4013364127968 952517
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen


Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

DEHNguard® M YPV SCI 1200 (FM)
mehrpoliger, modularer Überspannungs-Ableiter mit 3-stufiger Gleichspannungs-Schaltvorrichtung für PV-Anlagen,
verdrahtungsfertige, modulare Kompletteinheit für Photovoltaik-Anlagen, bestehend aus Basisteil und gesteckten Schutzmodulen, kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul verhindert Brandschäden infolge DC-Schaltlichtbögen (patentiertes SCI-Prinzip), bewährte fehlerresistente Y-Schaltung vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis, sicherer, lichtbogenfreier Schutzmodulwechsel durch integrierte Gleichstrom-Sicherung, geprüft nach prEN 50539-11, einsetzbar in allen PV-Systemen gemäß IEC 60364-7-712, als FM-Variante mit Fernmeldekontakt für Überwachungseinrichtungen (potentialfreier Wechsler) Mehrpoliger Überspannungsableiter DEHNguard M YPV SCI, Typ 2 nach EN 61643-31 mit dreistufiger DC-Schaltvorrichtung, bestehend aus Basisteil und gesteckten Schutzmodulen. Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).

Merkmale

Schutzart (IP) IP20
Verpackungseinheit 1
Gewicht 0,34
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363030
Montageart Hutschiene TH35
Mit Fernmeldekontakt ja
Baugröße 3 TE
Schutzpegel 4.5 kV
Nennableitstoßstrom (8/20) 12.5 kA
Prüfklasse Typ 2 ja
Signalisierung am Gerät optisch
Anzahl der Leiter (ohne Erde) 2
Max. PV-Spannung 1200 V
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 25 mm²
Netzform DC ja
Max. Ableitstoßstrom (8/20) 25 kA
Kurzschlussfestigkeit (Isccr) 10 kA
Kurzbeschreibung Überspannungsableiter Typ 2 DEHNguard M Mehrpolig für PV-Anlagen bis 1200V DC

Anhänge

Datei (pdb_3017038A.pdf, 645.13 KB)

Datei (pdb_10177640_10177691.pdf, 230.09 KB)

Datei (pdb_10177640_28332722.pdf, 40.07 KB)

Datei (pdb_10177640_28332723.pdf, 49.01 KB)
