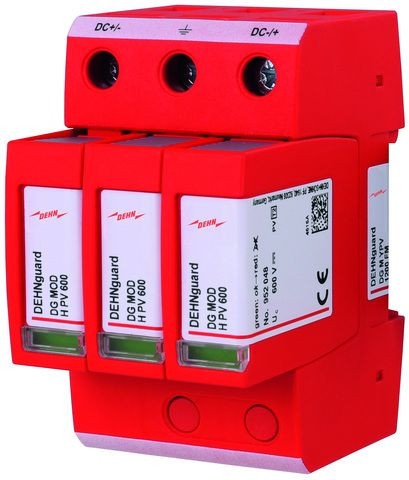

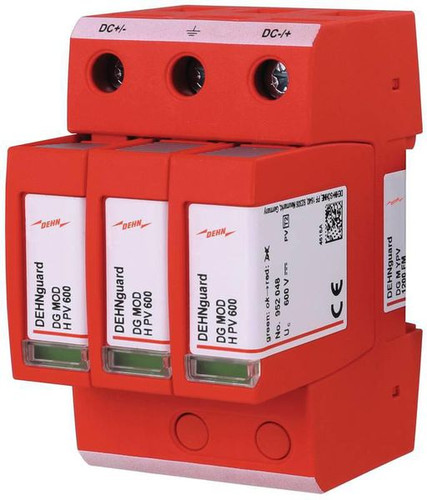

Artikelbild
Abbildung ähnlich
DEHN

01252261
DEHN DG M YPV 1200 FM DEHNguard M Typ 2 DC

DG M YPV 1200 FM 4013364327719 952565
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Mehrpoliger Überspannungsableiter DEHNguard M YPV, Typ 2 nach EN 61643-31, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen). - old

Merkmale

Schutzart (IP) IP20
Verpackungseinheit 1
Gewicht 0,3
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363030
Montageart Hutschiene TH35
Mit Fernmeldekontakt ja
Baugröße 3 TE
Schutzpegel 4 kV
Nennableitstoßstrom (8/20) 20 kA
Prüfklasse Typ 2 ja
Signalisierung am Gerät optisch
Anzahl der Leiter (ohne Erde) 2
Max. PV-Spannung 1170 V
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 25 mm²
Netzform DC ja
Max. Ableitstoßstrom (8/20) 40 kA
Kurzschlussfestigkeit (Isccr) 10 kA
Kurzbeschreibung Überspannungsableiter Typ 2 DEHNguard M Mehrpolig für PV-Anlagen bis 1170V DC
eClass 11.0 - Klasse 27130805
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_3007465.pdf (367.57 KB)
icon
Datei
pdb_13939653_13939667.pdf (238.21 KB)
icon
Datei
pdb_13939653_39928962.pdf (54.78 KB)
icon
Datei
pdb_13939671_39929103.pdf (49.01 KB)
