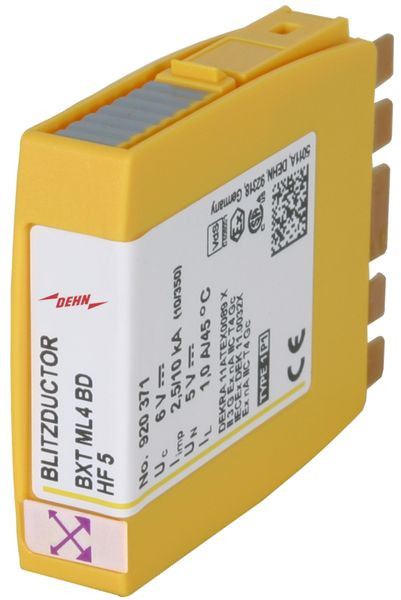

Abbildung ähnlich

01299950
DEHN BXT ML4 BD HF 5 Kombi-Ableiter-Modul

Lieferanten-Type: BXT ML4 BD HF 5 EAN: 4013364109094 Lieferanten-Artikel-Nr.: 920371

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Konfigurator öffnen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 2 Doppeladern erdpotentialfreier hochfrequenter Bussysteme oder Videoübertragungen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

Merkmale

Schutzart (IP)	IP20
Verpackungseinheit	1
Gewicht	0,02
Statistische Warennummer	85363010
Montageart	auf Basiselement
Blitzstoßstrom (10/350 µs)	10 kA
Explosionsgeprüfte Ausführung	ja
Höchste Dauerspannung AC	4.2 V
Nennableitstoßstrom (8/20)	20 kA
Nennlaststrom	1 A
Schutzpegel Ader/Ader	11 V
Schutzpegel Ader/Erde	550 V
Höchste Dauerspannung DC	6.0 V
Grenzfrequenz	100.0 MHz
Nennspannung DC	5.0 V
Ableiterüberwachung	ja
Anschluss 1	Schraubanschlussklemme
Anzahl der Leiter (ohne Erde)	4
Baubreite	12 mm
Erdung über	Hutschiene
Kurzbeschreibung	Kombiableiter-Modul für 2 Doppeladern BLITZDUCTOR XT mit LifeCheck
eClass 11.0 - Klasse	27130811
UNSPSC 14.0801 - Klasse	39121613

Anhänge

Datei

pdb_300904130174063017409.pdf (844.1 KB)

Datei

pdb_13940648_39933077.pdf (27.53 KB)

Datei

pdb_13940675_13941252.pdf (206.83 KB)

Datei

pdb_13940675_39934247.pdf (37.2 KB)
