Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

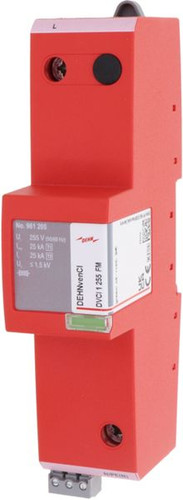

DEHNvenCl®
einpolig, mit integrierter Ableitervorsicherung, zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen, Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen OA-2
Ableiter Typ 1 nach EN 61643-11
Kombi-Ableiter auf Funkenstreckenbasis mit integrierter Ableitervorsicherung, Energetisch koordiniert innerhalb der Red/Line-Produktfamilie, tiefer Schutzpegel UP < 1,5 kV (inkl. Vorsicherung) , höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung, hohes Blitzstrom-Ableitvermögen bis 25 kA (10/350), ermöglicht Endgeräteschutz, Funktions-/Defektanzeige duch Markierung im Sichtfenster, als ...FM-Variante zusätzlich mit dreipoligem Klemmsatz für Anschluss der Fernanzeige erhältlich Einpoliger Kombiableiter DEHNvenCI, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis mit integrierter Ableitervorsicherung. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
einpolig, mit integrierter Ableitervorsicherung, zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen, Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen OA-2
Ableiter Typ 1 nach EN 61643-11
Kombi-Ableiter auf Funkenstreckenbasis mit integrierter Ableitervorsicherung, Energetisch koordiniert innerhalb der Red/Line-Produktfamilie, tiefer Schutzpegel UP < 1,5 kV (inkl. Vorsicherung) , höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung, hohes Blitzstrom-Ableitvermögen bis 25 kA (10/350), ermöglicht Endgeräteschutz, Funktions-/Defektanzeige duch Markierung im Sichtfenster, als ...FM-Variante zusätzlich mit dreipoligem Klemmsatz für Anschluss der Fernanzeige erhältlich Einpoliger Kombiableiter DEHNvenCI, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis mit integrierter Ableitervorsicherung. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 1 |
| Verpackungseinheit | 1 |
| Gewicht | 0,44 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363030 |
| Blitzstoßstrom (10/350 µs) | 25 kA |
| Baugröße | 2 TE |
| Schutzpegel | 1.5 kV |
| Fernsignalisierung | ja |
| Höchste Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Prüfklasse | Typ 1 und 2 |
| Signalisierung am Gerät | optisch |
| Montageart | Hutschiene TH35 |
| Folgestromlöschfähigkeit | 50 kA |
| Integrierte Vorsicherung | ja |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Spezifische Energie (W/R) | 156.25 kJ/Ohm |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Netzform TN | ja |
| Netzform TN-C | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Netzform TN-C-S | ja |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| Kurzbeschreibung | Kombiableiter Typ 1 + Typ 2 DEHNvenCI 1-polig 255V AC mit Vorsicherung |
| eClass 11.0 - Klasse | 27130808 |
| UNSPSC 14.0801 - Klasse | 39121613 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| Bemessungsfehlerstrom | 0.03 A |
| Verlustleistung | 2.83 W |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| eClass 11.0 - Klasse | 27142207 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 17.6 mm |
| Bemessungsstrom | 16 A |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Mitschaltender Neutralleiter | ja |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 6 kA |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Polzahl (gesamt) | 2 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| Bemessungsfehlerstrom | 0.03 A |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| eClass 11.0 - Klasse | 27142207 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Einbautiefe | 17.6 mm |
| Bemessungsstrom | 10 A |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Mitschaltender Neutralleiter | ja |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 6 kA |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Polzahl (gesamt) | 2 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Verlustleistung | 2.6 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 2 |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27130806 |
| UNSPSC 14.0801 - Klasse | 39121613 |
| Montageart | Kanaleinbau |
| Höchste Dauerspannung AC | 255 V |
| Gesamtableitstoßstrom (8/20) (L+N-PE) | 3 kA |
| Nennableitstoßstrom (8/20) (L-N) | 1.5 kA |
| Nennspannung AC | 230 V |
| Prüfklasse Typ 3 | ja |
| Schutzpegel L-N | 1.25 kV |
| Schutzpegel L-PE/N-PE | 1.5 kV |
| Signalisierung am Gerät | akustisch |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 16 A |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Bemessungsstrom | 63 A |
| eClass 11.0 - Klasse | 27142103 |
| UNSPSC 14.0801 - Klasse | 39121624 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
01299977
DEHN 953205 DR M 2P 255 FM ÜS-Ableiter 255V
DR M 2P 255 FM
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 2 |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27130806 |
| UNSPSC 14.0801 - Klasse | 39121613 |
| Montageart | Hutschiene TH35 |
| Mit Fernmeldekontakt | ja |
| Höchste Dauerspannung AC | 255 V |
| Gesamtableitstoßstrom (8/20) (L+N-PE) | 5 kA |
| Nennableitstoßstrom (8/20) (L-N) | 3 kA |
| Nennlaststrom | 25 A |
| Nennspannung AC | 230 V |
| Prüfklasse Typ 3 | ja |
| Schutzpegel L-N | 1.25 kV |
| Schutzpegel L-PE/N-PE | 1.5 kV |
| Signalisierung am Gerät | optisch |
| Höchste Dauerspannung DC | 255 V |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 4 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 2.5 mm² |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 25 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 25 A |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Breite | 223 mm |
| Verpackungseinheit | 1 |
| Stärke | 3 mm |
| eClass 11.0 - Klasse | 27142421 |
| UNSPSC 14.0801 - Klasse | 39121321 |
| Höhe | 147 mm |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Breite | 400 mm |
| Verpackungseinheit | 1 |
| Höhe | 15 mm |
| Tiefe | 15 mm |
| Zubehör | ja |
| eClass 11.0 - Klasse | 27182807 |
| UNSPSC 14.0801 - Klasse | 39121321 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27130806 |
| UNSPSC 14.0801 - Klasse | 39121613 |
| Montageart | Hutschiene TH35 |
| Mit Fernmeldekontakt | ja |
| Höchste Dauerspannung AC | 255 V |
| Nennableitstoßstrom (8/20) (L-N) | 3 kA |
| Nennlaststrom | 25 A |
| Nennspannung AC | 230 V |
| Prüfklasse Typ 3 | ja |
| Schutzpegel L-N | 1 kV |
| Schutzpegel L-PE/N-PE | 1.5 kV |
| Signalisierung am Gerät | optisch |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 4 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 2.5 mm² |
| Gesamtableitstoßstrom (8/20) (L1+L2+L3+N-PE) | 8 kA |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 25 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 25 A |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 2 |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27130806 |
| UNSPSC 14.0801 - Klasse | 39121613 |
| Montageart | Aufputz/Unterputz |
| Höchste Dauerspannung AC | 255 V |
| Gesamtableitstoßstrom (8/20) (L+N-PE) | 5 kA |
| Nennableitstoßstrom (8/20) (L-N) | 3 kA |
| Nennlaststrom | 16 A |
| Nennspannung AC | 230 V |
| Prüfklasse Typ 3 | ja |
| Schutzpegel L-N | 1.25 kV |
| Schutzpegel L-PE/N-PE | 1.5 kV |
| Signalisierung am Gerät | akustisch und optisch |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 2.5 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 2.5 mm² |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 16 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 16 A |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
01224978
DEHN 961185 N-PE-Blitzstromableiter DEHNgap
DGPM 1 255 FM
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| eClass 11.0 - Klasse | 27130802 |
| UNSPSC 14.0801 - Klasse | 39121621 |
| Montageart | Hutschiene TH35 |
| Blitzstoßstrom (10/350 µs) | 100 kA |
| Mit Fernmeldekontakt | ja |
| Baugröße | 2 TE |
| Schutzpegel | 1.5 kV |
| Folgestromlöschfähigkeit | 0.1 kA |
| Höchste Dauerspannung AC | 255 V |
| Prüfklasse Typ 1 | ja |
| Signalisierung am Gerät | optisch |
| Anzahl der Leiter (ohne Erde) | 1 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Spezifische Energie (W/R) | 2500 kJ/Ohm |
| Netzform TT | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
