  5. 956305 DV M2 TNC 25…
Artikelbild
Abbildung ähnlich
DEHN

02209969

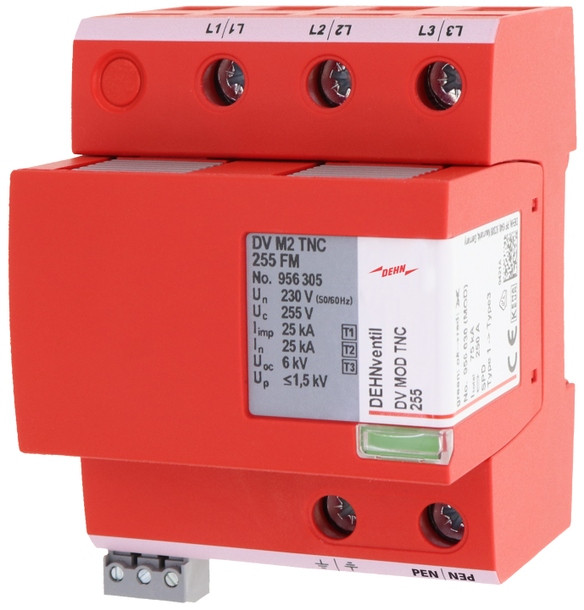

DEHN 956305 DV M2 TNC 255 FM Kombi-Ableiter T

956305 4013364510586 956305
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus einem Basisteil und einem gesteckten Schutzmodul. Höchste Anlagenverfügbarkeit durch Rapid Arc Control (RAC) Funkenstrecken. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.

Merkmale

Schutzart (IP) IP20
Polzahl 3
Verpackungseinheit 1
Gewicht 0,46
Gewichtseinheit KG
Gewichtbezugsmenge 1
Montageart Hutschiene TH35
Baugröße 4 TE
Schutzpegel 1.5 kV
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Signalisierung am Gerät optisch
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 25 mm²
Netzform TN-C ja
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 250 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Kurzbeschreibung Kombi-Ableiter Typ1+2+3 DEHNventil M2 dreipolig fuer TNC-Systeme mit FM
Blitzstoßstrom (10/350 µs) 75 kA
Fernsignalisierung ja
Folgestromlöschfähigkeit 50 kA
Prüfklasse Typ 1 und 2 und 3
Spezifische Energie (W/R) 1400 kJ/Ohm
Energetisch koordinierte Schutzwirkung zum Endgerät ja
Spannungsschaltende Funkenstreckentechnologie ja
eClass 11.0 - Klasse 27130808
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdbm_393362_DB.pdf (216.53 KB)
icon
Datei
pdb_2035_18S_0924_3027634_DVM2TNC25_25336_GBW_0000000000000000010081371_000_00.pdf (720.38 KB)
icon
Datei
pdb_954305m_D.pdf (121.2 KB)
icon
Datei
pdb_954305p.pdf (93.16 KB)
icon
Datei
pdb_ds_956305_DEde.pdf (301.1 KB)

Weitere Empfehlungen für Sie:

Artikelbild

10901261
Kabel/Leitungen NYM-J 3X1,5 grau Ring 100 m RING 100

keine Verfügbarkeitsinformationen
auf Anfrage
je 100 M

Merkmale

Werkstoff der Aderisolation Polyvinylchlorid (PVC)
Nennspannung U 500 V
Leiter-Form rund
Leiter-Durchmesser 1,5 mm
Leiter-Material Kupfer
Bewehrung/Armierung ohne
Zul. Kabelaußentemperatur bei Montage/Handling 5 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung -40 °C
Nennspannung U0 300 V
Zul. max. Leitertemperatur 70 °C
Schutzhülle ohne
Leiter-Oberfläche blank
Brandverhaltensklasse nach EN 13501-6 Eca
Rauchentwicklungsklasse nach EN 13501-6 ohne
Abtropfverhaltensklasse nach EN 13501-6 ohne
Säureentwicklungsklasse nach EN 13501-6 ohne
AWG-Größe 0000
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt 36 mm
Spezifizierung Aderisolation sonstige
Spezifizierung Mantelmaterial sonstige
Kabelgeometrie rund
Leiterwiderstand bei 20 °C 12,1 Ohm/km
Identifikations-/Codierfarbe Ader sonstige
Aderkennzeichnung nach HD 308 S2 ja
Geeignet als Installationskabel ja
eClass 11.0 - Klasse 27060105
UNSPSC 14.0801 - Klasse 26121629
Leiter-Nennquerschnitt 1.5 mm²
Ader-Kennzeichnung Farbe
Mantel-Farbe grau
Mantelmaterial Polyvinylchlorid (PVC)
Leiter-Klasse Kl.1 = eindrähtig
Ader-Zahl 3
Außendurchmesser ca. 9.0 mm
Mit Schutzleiter ja
Gewicht 115 kg/km
Kabelgewicht ca. kg/100 m 11,50
Ausführung 3 x 1,5

Verkaufsdaten

Mindestbestellmenge 100 M
Bestellschritt 100 M
Artikelbild
DEHN

01299974
DEHN 952400 DG M TNS 275 ÜS-Ableiter Typ 2 DG M TNS 275

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Schutzart (IP) IP20
Verpackungseinheit 1
eClass 11.0 - Klasse 27130805
UNSPSC 14.0801 - Klasse 39121613
Montageart Hutschiene TH35
Baugröße 4 TE
Schutzpegel 1.5 kV
Höchste Dauerspannung AC 275 V
Nennableitstoßstrom (8/20) 20 kA
Nennspannung AC 230 V
Prüfklasse Typ 2 ja
Signalisierung am Gerät optisch
Anzahl der Leiter (ohne Erde) 4
Schutzpegel N-PE 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 25 mm²
Netzform TN-S ja
Max. Ableitstoßstrom (8/20) 40 kA
Kurzschlussfestigkeit (Isccr) 50 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Ausführung für TN-S-Systeme

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
Artikelbild

11102115
Kabel/Leitungen NYY-J 5X1,5 RE schwarz Trommel TROMMEL

keine Verfügbarkeitsinformationen
auf Anfrage
je 100 M

Merkmale

Leiter-Nennquerschnitt 1,5 mm²
Werkstoff der Aderisolation Polyvinylchlorid (PVC)
Ader-Kennzeichnung Farbe
Gewicht 238,32 kg/km
Nennspannung U 1 kV
Mantel-Farbe schwarz
Leiter-Form rund
Leiter-Material Kupfer
Mantelmaterial Polyvinylchlorid (PVC)
Leiter-Klasse Kl.1 = eindrähtig
Zul. Kabelaußentemperatur bei Montage/Handling -5 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung -35 °C
Nennspannung U0 0,6 kV
Ader-Zahl 5
Konzentrischer Leiter ohne
Zul. max. Leitertemperatur 70 °C
Mit Schutzleiter ja
Leiter-Oberfläche blank
Brandverhaltensklasse nach EN 13501-6 Eca
Rauchentwicklungsklasse nach EN 13501-6 ohne
Abtropfverhaltensklasse nach EN 13501-6 ohne
Säureentwicklungsklasse nach EN 13501-6 ohne
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt 156 mm
Spezifizierung Aderisolation sonstige
Spezifizierung Mantelmaterial sonstige
eClass 11.0 - Klasse 27060107
UNSPSC 14.0801 - Klasse 26121629
Außendurchmesser ca. 14.0 mm
Kabelgewicht ca. kg/100 m 24,00
Ausführung 5 x 1,5 RE

Verkaufsdaten

Mindestbestellmenge 1 M
Bestellschritt 1 M
Artikelbild

11102010
Kabel/Leitungen NYY-J 3X1,5 RE schwarz Trommel TROMMEL

keine Verfügbarkeitsinformationen
auf Anfrage
je 100 M

Merkmale

Leiter-Nennquerschnitt 1,5 mm²
Werkstoff der Aderisolation Polyvinylchlorid (PVC)
Ader-Kennzeichnung Farbe
Gewicht 179,74 kg/km
Nennspannung U 1 kV
Mantel-Farbe schwarz
Leiter-Form rund
Leiter-Material Kupfer
Mantelmaterial Polyvinylchlorid (PVC)
Leiter-Klasse Kl.1 = eindrähtig
Zul. Kabelaußentemperatur bei Montage/Handling -5 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung -35 °C
Nennspannung U0 0,6 kV
Ader-Zahl 3
Konzentrischer Leiter ohne
Zul. max. Leitertemperatur 70 °C
Mit Schutzleiter ja
Leiter-Oberfläche blank
Brandverhaltensklasse nach EN 13501-6 Eca
Rauchentwicklungsklasse nach EN 13501-6 ohne
Abtropfverhaltensklasse nach EN 13501-6 ohne
Säureentwicklungsklasse nach EN 13501-6 ohne
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt 132 mm
Spezifizierung Aderisolation sonstige
Spezifizierung Mantelmaterial sonstige
eClass 11.0 - Klasse 27060107
UNSPSC 14.0801 - Klasse 26121629
Außendurchmesser ca. 12.0 mm
Kabelgewicht ca. kg/100 m 19,50
Ausführung 3 x 1,5 RE

Verkaufsdaten

Mindestbestellmenge 1 M
Bestellschritt 1 M
Artikelbild
DEHN

02206462
DEHN 929161 DEHNpatch DPA CL8 EA 4PPOE 929161

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST

Merkmale

Schutzart (IP) IP20
Verpackungseinheit 1
eClass 11.0 - Klasse 27130807
UNSPSC 14.0801 - Klasse 39121613
Montageart Hutschiene TH35
Blitzstoßstrom (10/350 µs) 4 kA
Signalisierung am Gerät optisch
Höchste Dauerspannung DC 58 V
Anschluss 1 RJ45
Anzahl der Leiter (ohne Erde) 8
Grenzfrequenz 500 MHz
Nennableitstoßstrom (8/20) 10 kA
Nennlaststrom 1.5 A
Schutzpegel Ader/Ader 100 V
Schutzpegel Ader/Erde 600 V
Nennspannung DC 3.3 V
Baubreite 19 mm
Erdung über Hutschiene

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Verpackungseinheiten

1 ST Menge übernehmen
