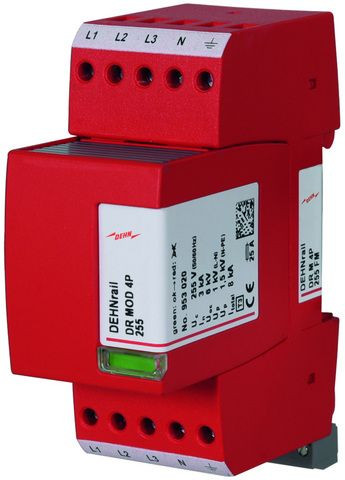

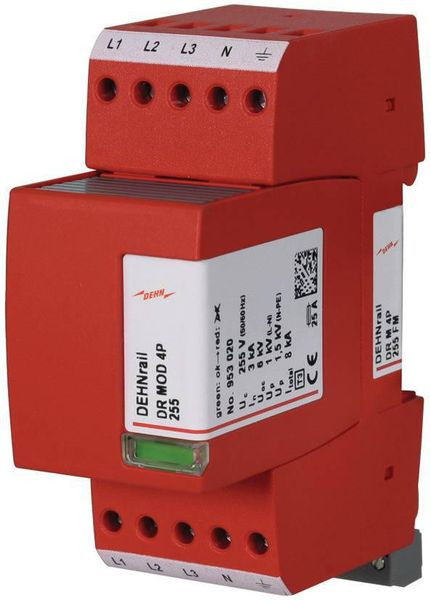

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
DEHNrail modular, mehrpolig, 4-poliges, modulares Überspannungs-Schutzgerät zum Schutz der Netzversorgung von 230/400 V-Geräten der Industrieelektronik vor transienten Überspannungen in Schaltschränken.Ableiter Typ 3 nach EN 61643-11-Vierpoliger Überspannungs-Ableiter bestehend aus Basiselement und gestecktem Schutzmodul-Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor-/Funkenstreckenkombination-Energetisch koordiniert innerhalb der Red/Line-Produktfamilie-Funktions-/Defektanzeige durch Markierung im Sichtfenster-Einfacher, werkzeugloser Schutzmodul-Wechsel durch Modulverriegelungssystem mit Modulentriegelungstaste - DEHNrail M 4P ... (FM), 4-poliger Ableiter bestehend aus Basiselement und gestecktem Schutzmodul
Vierpoliger Überspannungsableiter DEHNrail modular, Typ 3 nach EN 61643-11, bestehend aus Basiselement und gestecktem Schutzmodul. Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor- / Funkenstreckenkombination. Zum Schutz der Netzversorgung von Geräten der Industrieelektronik vor transienten Überspannungen in Schaltschränken. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1 – 2 und höher.
Merkmale
| Schutzart (IP) | IP20 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Gewicht | 0,15 |
| Statistische Warennummer | 85363030 |
| Montageart | Hutschiene TH35 |
| Mit Fernmeldekontakt | ja |
| Höchste Dauerspannung AC | 255 V |
| Nennableitstoßstrom (8/20) (L-N) | 3 kA |
| Nennlaststrom | 25 A |
| Nennspannung AC | 230 V |
| Prüfklasse Typ 3 | ja |
| Schutzpegel L-N | 1 kV |
| Schutzpegel L-PE/N-PE | 1.5 kV |
| Signalisierung am Gerät | optisch |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 4 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 2.5 mm² |
| Gesamtableitstoßstrom (8/20) (L1+L2+L3+N-PE) | 8 kA |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 25 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 25 A |
| Kurzbeschreibung | Überspannungsableiter Typ 3 DEHNrail M 4-polig 255V für Industrieelektronik |
| eClass 11.0 - Klasse | 27130806 |
| UNSPSC 14.0801 - Klasse | 39121613 |
