Abbildung ähnlich

02206577

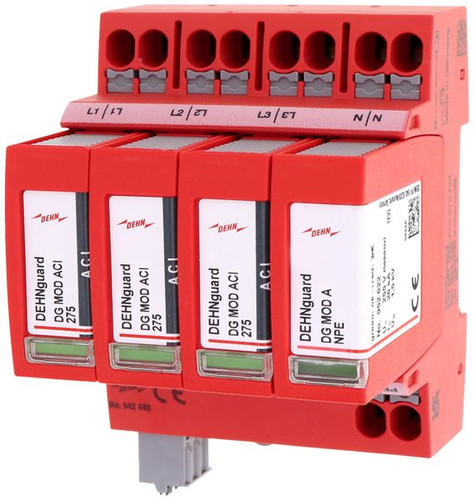

DEHN 942440 Überspannungsableiter Typ 2 TNS

Lieferanten-Type: DG MP TNS ACI 275 FM EAN: 4013364477148 Lieferanten-Artikel-Nr.: 942440

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Konfigurator öffnen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Mehrpoliger Überspannungsableiter DEHNguard MP ACI, Typ 2 nach EN 61643-11 mit integrierte ACI-Schalter-/Funkenstrecken - Kombination, bestehend aus Basisteil mit gesteckten Schutzmodulen und Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0_B– 1 und höher.

Merkmale

Schutzart (IP)	IP20
Verpackungseinheit	1
Gewicht	0,38
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Montageart	Hutschiene TH35
Mit Fernmeldekontakt	ja
Anzahl der Leiter (ohne Erde)	4
Baugröße	4 TE
Schutzpegel	1.5 kV
Höchste Dauerspannung AC	275 V
Nennableitstoßstrom (8/20)	20 kA
Nennspannung AC	230 V
Prüfklasse Typ 2	ja
Signalisierung am Gerät	optisch
Schutzpegel N-PE	1.5 kV
Integrierte Vorsicherung	ja
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	10 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	10 mm²
Netzform TN-S	ja
Kurzschlussfestigkeit (Isccr)	25 kA
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	40 A
Leckstromfrei	ja
Kurzbeschreibung	Ueberspannungsableiter Typ 2 DEHNguard MP 4-polig Uc 275V fuer TN-S-Systeme
eClass 11.0 - Klasse	27130805
UNSPSC 14.0801 - Klasse	39121613

Anhänge

Datei

pdb_2126_18S_0524_3018351_DGMPTNS_TT_4977_GBW_0000000000000000010081727_000_00.pdf (1.39 MB)

Datei

pdb_942440p.pdf (57.65 KB)

Datei

pdb_942XXX_DG_MP_TNS_TT_ACI_XXX_FM_m_DE_EN.pdf (69.84 KB)

Datei

pdb_ds_942440_DEde.pdf (429.65 KB)
