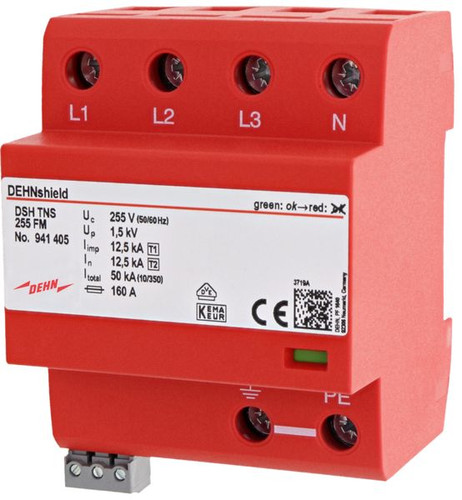

01240300 DEHN 941405 Kombiableiter Typ 1 + Typ 2
941405
4013364275331
941405
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
DEHNshield®
mehrpoliger, anwendungsoptimierter Kombi-Ableiter, zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A-2. Ableiter Typ 1 nach EN 61643-11,
anschlussfertiger, anwendungsoptimierter Kombi-Ableiter auf Funkenstreckenbasis, platzsparend einsetzbar in kompakten und einfach ausgestatteten Elektroinstallationen mit reduzierten technischen Anforderungen, zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen, ermöglicht Endgeräteschutz, Ableitervermögen bis 50KA (10/350), Funktions-/Defektanzeige durch Markierung im Sichtfenster
DEHNshield® DSH TNS
anschlussfertig, anwendungsoptimiert, Typ 1 + Typ 2 für TN-S-Systeme, (Schaltungsvariante "4-0") Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
mehrpoliger, anwendungsoptimierter Kombi-Ableiter, zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A-2. Ableiter Typ 1 nach EN 61643-11,
anschlussfertiger, anwendungsoptimierter Kombi-Ableiter auf Funkenstreckenbasis, platzsparend einsetzbar in kompakten und einfach ausgestatteten Elektroinstallationen mit reduzierten technischen Anforderungen, zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen, ermöglicht Endgeräteschutz, Ableitervermögen bis 50KA (10/350), Funktions-/Defektanzeige durch Markierung im Sichtfenster
DEHNshield® DSH TNS
anschlussfertig, anwendungsoptimiert, Typ 1 + Typ 2 für TN-S-Systeme, (Schaltungsvariante "4-0") Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
Merkmale
Schutzart (IP) | IP20 |
Polzahl | 4 |
Verpackungseinheit | 1 |
Gewicht | 0,53 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85363030 |
Blitzstoßstrom (10/350 µs) | 50 kA |
Baugröße | 4 TE |
Fernsignalisierung | ja |
Höchste Dauerspannung AC | 255 V |
Nennspannung AC | 230 V |
Prüfklasse | Typ 1 und 2 |
Signalisierung am Gerät | optisch |
Montageart | Hutschiene TH35 |
Folgestromlöschfähigkeit | 25 kA |
Schutzpegel N-PE | 1.5 kV |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
Spezifische Energie (W/R) | 625 kJ/Ohm |
Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
Netzform TN-S | ja |
Schutzpegel L-PE | 1.5 kV |
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 100 A |
Spannungsschaltende Funkenstreckentechnologie | ja |
Kurzbeschreibung | Anwendungsopt. Kombi-Ableiter DEHNshield Typ 1+2 für dreiphasige TN-S-Systeme |
