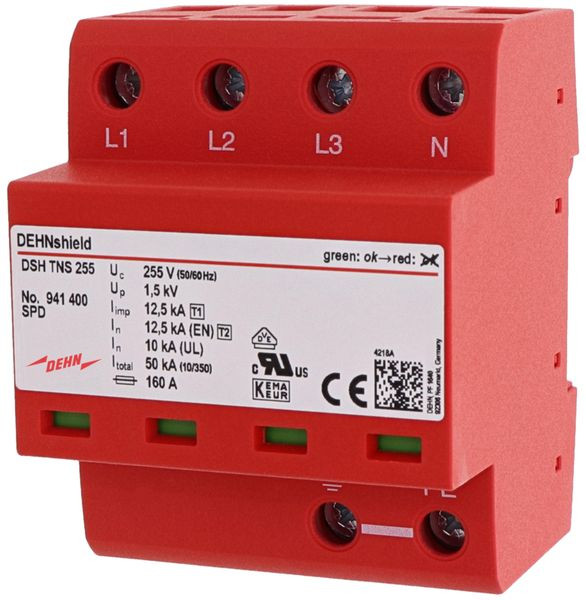

Artikelbild
Abbildung ähnlich
DEHN

01221516
DEHN 941400 DSH TNS 255 Kombiableiter T.1+2

DSH TNS 255 4013364133563 941400
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

DEHNshield® DSH TNS
anschlussfertig, anwendungsoptimiert, für TN-S-Systeme
Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis.
Nichtausblasende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte, platzsparende Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A– 2. Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.

Merkmale

Schutzart (IP) IP20
Polzahl 4
Verpackungseinheit 1
Gewicht 0,52
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363030
Blitzstoßstrom (10/350 µs) 50 kA
Baugröße 4 TE
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Prüfklasse Typ 1 und 2
Signalisierung am Gerät optisch
Montageart Hutschiene TH35
Folgestromlöschfähigkeit 25 kA
Schutzpegel N-PE 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 25 mm²
Spezifische Energie (W/R) 625 kJ/Ohm
Energetisch koordinierte Schutzwirkung zum Endgerät ja
Netzform TN-S ja
Schutzpegel L-PE 1.5 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 100 A
Kurzbeschreibung Anwendungsopt. Kombi-Ableiter DEHNshield Typ 1+2 fuer dreiphasige TN-S-Systeme
eClass 11.0 - Klasse 27130808
UNSPSC 14.0801 - Klasse 39121613
Schutzpegel 1.5 kV

Anhänge

icon
Datei
pdb_1739_18S_0122_3005831_DSHTNC_TNS_T_4440_GBW_0000000000000000010080055_000_00.pdf (707.94 KB)
icon
Datei
pdb_941310400m_D.pdf (116.65 KB)
icon
Datei
pdb_941400p.pdf (34.67 KB)
icon
Datei
pdb_ds_941400_DEde.pdf (377.73 KB)
