Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

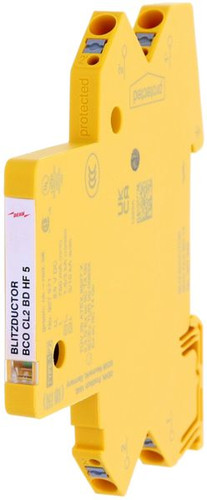

Platzsparender, kompakter Kombi-Ableiter in 6 mm Baubreite und Push-in Anschlusstechnik mit Statusanzeige zum Schutz von 1 Doppelader erdpotentialfreier hochfrequenter Bussysteme sowie symmetrischer Schnittstellen.
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Gewicht | 33,38 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Montageart | Hutschiene TH35 |
| Anschluss 1 | Push-in-Klemme |
| Blitzstoßstrom (10/350 µs) | 3 kA |
| Anzahl der Leiter (ohne Erde) | 2 |
| Grenzfrequenz | 150 MHz |
| Höchste Dauerspannung AC | 6 V |
| Nennableitstoßstrom (8/20) | 10 kA |
| Nennlaststrom | 0.75 A |
| Schutzpegel Ader/Ader | 42 V |
| Schutzpegel Ader/Erde | 600 V |
| Höchste Dauerspannung DC | 8.5 V |
| Nennspannung DC | 5 V |
| Ableiterüberwachung | ja |
| Baubreite | 6 mm |
| Erdung über | Hutschiene |
| Kurzbeschreibung | Kompakter Kombi-Ableiter fuer 1 Doppelader BLITZDUCTORconnect mit Defektanzeige |
| eClass 11.0 - Klasse | 27130811 |
| UNSPSC 14.0801 - Klasse | 39121613 |
