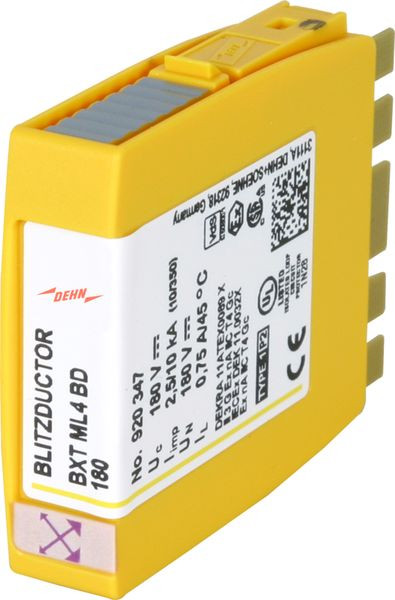

Artikelbild
Abbildung ähnlich
DEHN

01299945
DEHN 920347 BXT ML4 BD180 Kombi-Ableitermodul

BXT ML4 BD 180 4013364109018 920347
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

LifeCheck®-Modul BXT ML4 BD 180
Platzsparendes Kombi-Ableiter-Modul mit LifeCheck zum Schutz von 2 Doppeladern symmetrischer Schnittstellen mit galvanischer Trennung.
Teilbarer, mehrpoliger, universeller Blitzstrom- / Überspannungs-Ableiter für informationstechnische Systeme. Die Ableiter-Module mit integriertem LifeCheck erlauben eine berührungslose und schnelle Prüfung der Ableiter mittels mobilem Lesegerät oder stationärem Condition Monitoring-System. Ableiter-Modul und Basisteil sind gesondert zu bestellen. Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 2 Doppeladern erdpotentialfreier symmetrischer Schnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.

Merkmale

Schutzart (IP) IP20
Verpackungseinheit 1
Gewicht 0,02
Statistische Warennummer 85363010
Montageart auf Basiselement
Blitzstoßstrom (10/350 µs) 10 kA
Explosionsgeprüfte Ausführung ja
Höchste Dauerspannung AC 127 V
Nennableitstoßstrom (8/20) 20 kA
Nennlaststrom 0.75 A
Schutzpegel Ader/Ader 250 V
Schutzpegel Ader/Erde 550 V
Höchste Dauerspannung DC 180 V
Grenzfrequenz 25.0 MHz
Nennspannung DC 180.0 V
Ableiterüberwachung ja
Anschluss 1 Schraubanschlussklemme
Anzahl der Leiter (ohne Erde) 4
Baubreite 12 mm
Erdung über Hutschiene
Kurzbeschreibung Kombiableiter-Modul für 2 Doppeladern BLITZDUCTOR XT mit LifeCheck
eClass 11.0 - Klasse 27130811
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_300904130174063017409.pdf (844.1 KB)
icon
Datei
pdb_13940648_39933077.pdf (27.53 KB)
icon
Datei
pdb_13940675_13941233.pdf (210.18 KB)
icon
Datei
pdb_13940675_39934112.pdf (37.47 KB)
