Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

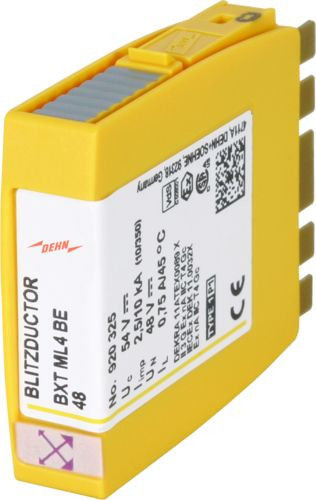

Platzsparendes Kombiableiter-Modul mit LifeCheck zum Schutz von 4 Einzeladern mit gemeinsamem Bezugspotential sowie unsymmetrischer Schnittstellen. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Gewicht | 24,2 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85363010 |
| Montageart | auf Basiselement |
| Blitzstoßstrom (10/350 µs) | 10 kA |
| Explosionsgeprüfte Ausführung | ja |
| Höchste Dauerspannung AC | 38.1 V |
| Nennableitstoßstrom (8/20) | 20 kA |
| Nennlaststrom | 0.75 A |
| Schutzpegel Ader/Ader | 140 V |
| Schutzpegel Ader/Erde | 70 V |
| Höchste Dauerspannung DC | 54 V |
| Grenzfrequenz | 8.7 MHz |
| Nennspannung DC | 48 V |
| Ableiterüberwachung | ja |
| Anschluss 1 | Schraubanschlussklemme |
| Anzahl der Leiter (ohne Erde) | 4 |
| Baubreite | 12 mm |
| Erdung über | Hutschiene |
| Kurzbeschreibung | Kombiableiter-Modul fuer 4 Einzeladern BLITZDUCTOR XT mit LifeCheck |
| eClass 11.0 - Klasse | 27130811 |
| UNSPSC 14.0801 - Klasse | 39121613 |
