Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

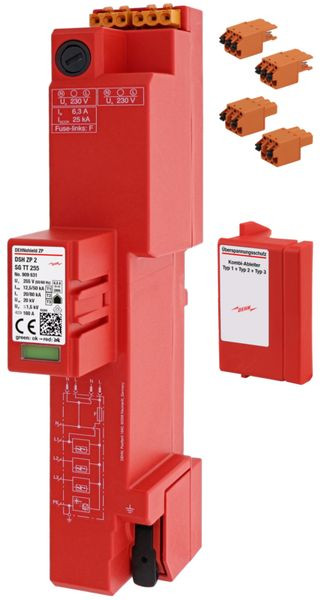

Geprüfter Kombi-Ableiter Typ 1+Typ 2+Typ 3 nach DIN EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) inkl. überstromgeschützter 230 V Spannungsversorgung (N und L) inkl. Ersatzsicherung jeweils für RfZ / APZ gem. VDE-AR-N 4100; komplett werkzeuglos montierbar durch Click+Power-Anschlusstechnik für das 40 mm Sammelschienensystem und Push-in Erdungsklemme; Zum Einsatz im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden mit äußerem Blitzschutzsystem (Blitzschutzklasse III/IV). Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld, plus 2 x Buchse und 2 x Stecker (ohne Anschlussleitungen) zur Verdrahtung des intelligenten Messsystems nach VDE-AR 4100 ist im Lieferumfang enthalten.
Merkmale
| Schutzart (IP) | IP30 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Gewicht | 0,56 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Blitzstoßstrom (10/350 µs) | 50 kA |
| Höchste Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Prüfklasse | Typ 1 und 2 und 3 |
| Signalisierung am Gerät | optisch |
| Montageart | Sammelschiene |
| Folgestromlöschfähigkeit | 25 kA |
| Schutzpegel L-N | 1.5 kV |
| Schutzpegel N-PE | 1.5 kV |
| Spezifische Energie (W/R) | 39.06 kJ/Ohm |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 mm² |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 160 A |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| Überstromgeschützter Spannungsabgriff | ja |
| Kurzbeschreibung | Kombi-Ableiter Typ1+2+3 DEHNshield ZP 2 SG fuer TT und TN-S-Systeme |
| eClass 11.0 - Klasse | 27130808 |
| UNSPSC 14.0801 - Klasse | 39121613 |
Weitere Empfehlungen für Sie:
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| Verpackungseinheit | 1440 |
| eClass 11.0 - Klasse | 27141146 |
| UNSPSC 14.0801 - Klasse | 39121410 |
| Geeignet für | Flachschiene |
| Breite der Klemme | 12 mm |
| Sammelschienenbreite | 12 mm |
| Sammelschienendicke | 5 mm |
| Geeignet für Rundleiteranschluss | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
| 1.440 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Anschlussart | sonstige |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 2400 |
| Verpackungseinheit | 100 |
| Farbe | weiß |
| Steckverbindertyp | RJ45 8(8) |
| eClass 11.0 - Klasse | 27440390 |
| UNSPSC 14.0801 - Klasse | 39121400 |
| Geschirmt | ja |
| Kategorie | 6A (IEC) |
| Transparent | ja |
| Kompatibel mit Grade2TV nach XP-C 90-483 | ja |
| Kompatibel mit Grade3TV nach XP-C 90-483 | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 100 ST | Menge übernehmen |
| 2.400 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| Verpackungseinheit | 1440 |
| Verbindungsart | Feld/Feld |
| Bemessungsstrom | 250 A |
| eClass 11.0 - Klasse | 27400606 |
| UNSPSC 14.0801 - Klasse | 39131702 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
| 1.440 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Breite | 250 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 24 |
| eClass 11.0 - Klasse | 27142411 |
| UNSPSC 14.0801 - Klasse | 39121300 |
| Höhe | 1350 mm |
| Tiefe | 96 mm |
| Anzahl der DIN-Schienen | 7 |
| Mit Abdeckung | ja |
| Anzahl der Teilungseinheiten pro DIN-Schiene | 12 |
| Mit N-PE-Klemmen | ja |
| Abschlusspunkt Zählerplatz (APZ) | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 24 ST | Menge übernehmen |
01272007
DEHN 909499 ASL DSH ZP SMG APL Anschlussleit.
ASL DSH ZP SMG APL
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 1 |
| Werkstoff | sonstige |
| Oberfläche | sonstige |
| Art des Zubehörs/Ersatzteils | Anschlussleitung |
| Zubehör | ja |
| eClass 11.0 - Klasse | 27130890 |
| UNSPSC 14.0801 - Klasse | 39121621 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Angaben zur Marke
DEHN
Hersteller
DEHN SE + Co.KG. Hans-Dehn-Str. 1 DE 92318 Neumarkt info@dehn.de
