Artikelbild
Abbildung ähnlich
DEHN

01278262

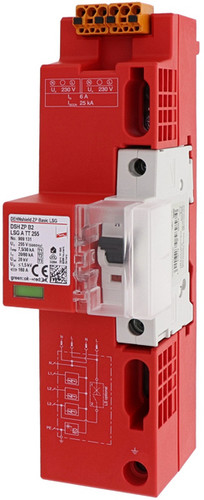

DEHN 909131 DSH ZP B2 LSG A TT 255 Kombi-Abl

DSH ZP B2 LSG A TT 255 4013364449749 909131
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Gebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).

Merkmale

Schutzart (IP) IP30
Polzahl 4
Verpackungseinheit 1
Gewicht 0,87
Gewichtseinheit KG
Gewichtbezugsmenge 1
Blitzstoßstrom (10/350 µs) 30 kA
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Prüfklasse Typ 1 und 2 und 3
Signalisierung am Gerät optisch
Montageart Sammelschiene
Folgestromlöschfähigkeit 25 kA
Schutzpegel L-N 1.5 kV
Schutzpegel N-PE 1.5 kV
Energetisch koordinierte Schutzwirkung zum Endgerät ja
Netzform TN-S ja
Netzform TT ja
Baugröße 3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 25 mm²
Spezifische Energie (W/R) 14.06 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 160 A
Spannungsschaltende Funkenstreckentechnologie ja
Überstromgeschützter Spannungsabgriff ja
Kurzbeschreibung Kombi-Ableiter Typ1+2+3 DEHNshield ZP + LS Basic 2 LSG für TT und TN-S-Systeme
eClass 11.0 - Klasse 27130808
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_3018360.pdf (1.65 MB)
icon
Datei
pdb_14017492_14017563.pdf (194.62 KB)
icon
Datei
pdb_14017492_40086504.pdf (37.79 KB)
icon
Datei
pdb_14017492_40086531.pdf (92.48 KB)
