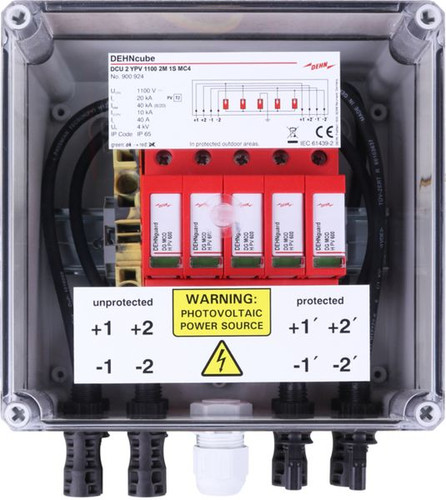

Abbildung ähnlich

02213856
DEHN 900924 GAK Typ 2 PV-Anl. 2MPPT je1String

Lieferanten-Type: 900924 EAN: 4013364529205 Lieferanten-Artikel-Nr.: 900924

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Generatoranschlusskasten DCU 2 YPV 1100 2M 1S MC4 in Schutzart IP65 mit Original MC4 Steckverbindung. Nach DIN EN IEC 61439-2 zum Schutz von zwei MPP-Eingängen und je einem String. Zum Einsatz gemäß DIN IEC 60364-7-712:2011-04 (Errichten von Photovoltaik-Versorgungssystemen).

Merkmale

Schutzart (IP)	IP65
Schlagfestigkeit	IK08
Breite	180 mm
Verpackungseinheit	1
Gewicht	1,96
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Farbe	grau
Höhe	180 mm
Tiefe	111 mm
Anzahl der Leitungseinführungen	4
Max. Ausgangsstrom	40 A
Art der Einführung	sonstige
Werkstoff	Kunststoff
Prüfklasse Typ 2	ja
Mit Erdungsanschluss	ja
Max. Eingangsspannung DC	1100 V
Anzahl der String-Eingänge	2
Kurzbeschreibung	GAK Typ 2 im Gehaeuse IP65 fuer PV-Anlagen 2MPPT mit je 1 String bis 1100V DC
eClass 11.0 - Klasse	22570490
UNSPSC 14.0801 - Klasse	26131507

Anhänge

Datei

pdb_2276_18S_0225_3027672_DCU2YPV1_25310_GBW_0000000000000000010082087_000_00.pdf (2.87 MB)

Datei

pdb_900921_900923_900924_900976p.pdf (54.32 KB)

Datei

pdb_900924m_D.pdf (128.66 KB)

Datei

pdb_ds_900924_DEde.pdf (490.69 KB)
