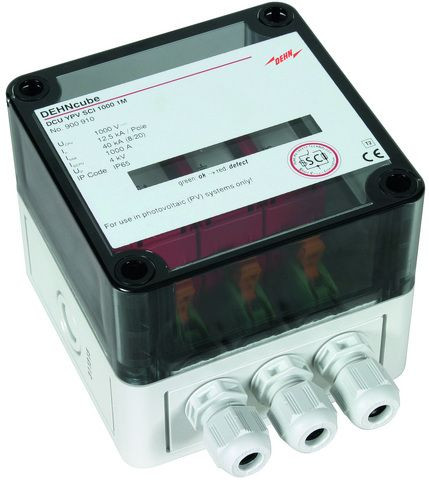

Abbildung ähnlich
DEHN

01200469 DEHN 900910 DEHNcube YPV SCI 1000 1M

900910 4013364155046 900910
Top-Seller
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen


Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

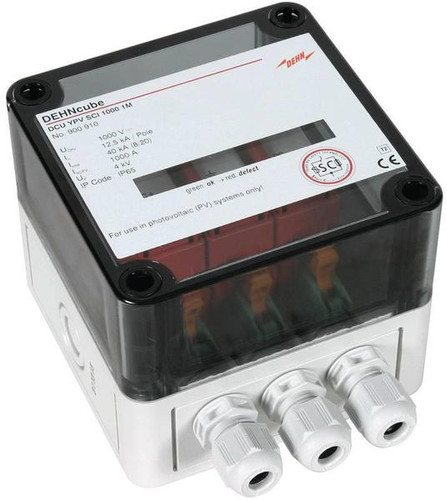

DEHNcube® YPV SCI 1000 1M.
Dreipoliger Überspannungs-Ableiter mit 3-stufiger Gleichspannungs-Schaltvorrichtung für PV-Anlagen bis 1000 V in schutzart IP65.
Zum Einsatz in Blitz-Schutzzonen-Konzept an Schnittstellen 0B - 1 und höher.
Ableiter Typ 2 nach EN 50539-11
Anschlussfertige Kompletteinheit für Photovoltaik-Anlagen, kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung verhindert Brandschäden infolge DC-Schaltlichtbögen (patentiertes SCI-Prinzip), bewährte fehlerresistente Y-Schaltung vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis, Werkzeugloser Anschluss über Federzugklemme.
Geprüft nach prEN 50539-11, einsetzbar in allen PV-Systemen gemäß IEC 60364-7-712 Mehrpoliger Überspannungs-Ableiter DEHNcube YPV SCI 1000 1M in Schutzart IP65. Typ 2 nach EN 61643-31 zum Schutz von 1 MPP-Eingang. Dreistufige DC-Schaltvorrichtung mit kombinierter Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß DIN IEC 60364-7-712:2011-04 (Errichten von Photovoltaik-Versorgungssystemen).

Merkmale

Schutzart (IP) IP65
Verpackungseinheit 1
Gewicht 0,43
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363030
Montageart Direktmontage
Schutzpegel 4 kV
Nennableitstoßstrom (8/20) 12.5 kA
Prüfklasse Typ 2 ja
Signalisierung am Gerät optisch
Anzahl der Leiter (ohne Erde) 2
Max. PV-Spannung 1000 V
Netzform DC ja
Max. Ableitstoßstrom (8/20) 25 kA
Kurzschlussfestigkeit (Isccr) 1 kA
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 6 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 6 mm²
Kurzbeschreibung Überspannungsableiter Typ 2 DEHNcube im Gehäuse IP65 f. PV-Anl. 1MPP b. 1000V DC

Anhänge

Datei (pdb_3017036.pdf, 1.61 MB)

Datei (pdb_10177722_10177728.pdf, 216.9 KB)

Datei (pdb_10177722_28332881.pdf, 30.66 KB)

Datei (pdb_10177722_28332882.pdf, 62.14 KB)
