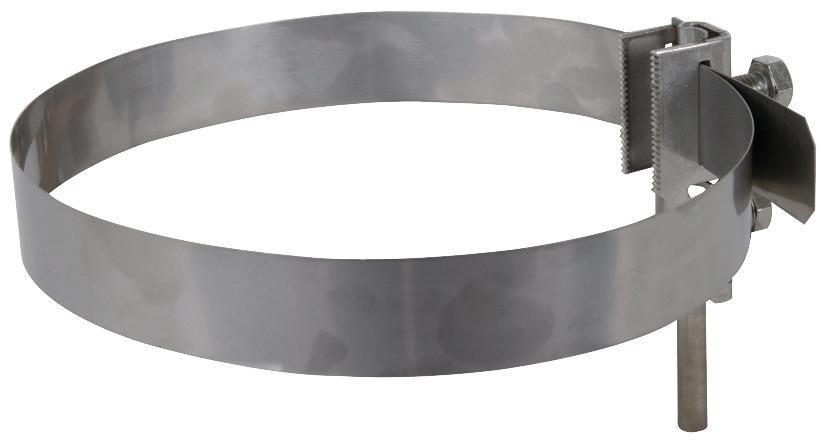

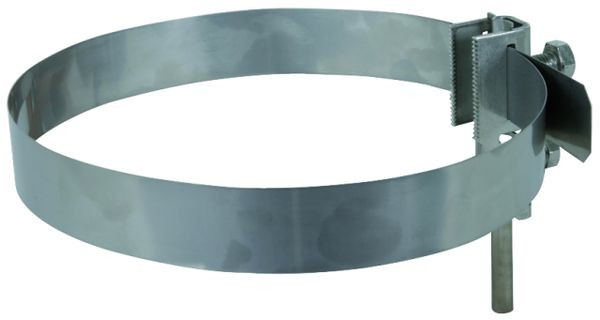

Artikelbild
Abbildung ähnlich
DEHN

01212185
DEHN 540200 BS-Bandrohrschelle m. Zacken NIRO

540200 4013364113039 540200
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

BS-Bandrohrschelle mit Zacken, nach DIN EN 62561-1, zum Einbinden von Rohren in den Schutz und Funktionspotentialausgleich nach DIN VDE 0100-410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3). Ausführung mit Zacken, anwendbar für Oberflächen (z. B. Lacke, Pulverbeschichtungen) bis zu einer Schichtdicke von 0,2 mm, komplett mit stetig verstellbarem Spannband aus NIRO, zum Anschluss von 1 Leiter Rd D10 mm oder 1-2 Leiter Rd D6-8 mm oder 4-50 mm² (ein- / mehrdrähtig).

Merkmale

Verpackungseinheit 10
Gewicht 0,14
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85389099
Oberfläche unbehandelt
Werkstoff Edelstahl 304 (V2A)
Klemm-/Spannbereich 168.0 - 27.0 mm
Durchmesser Aufnahme Leitungshalter 10.0 - 6.0 mm
Min. Klemm-/Spannbereich Zoll 3/4 Zoll
Max. Klemm-/Spannbereich Zoll 6 Zoll
Kurzbeschreibung BS-Bandrohrschelle m. Zacken 27-168mm m. Anschluss f. Rd 6-8/10 od. 4-50mm²
eClass 11.0 - Klasse 27140303
UNSPSC 14.0801 - Klasse 39121621

Anhänge

icon
Datei
pdb_3016459.pdf (486.2 KB)
icon
Datei
pdb_13941882_39936192.pdf (74.33 KB)
icon
Datei
pdb_13948029_13948031.pdf (172.55 KB)
