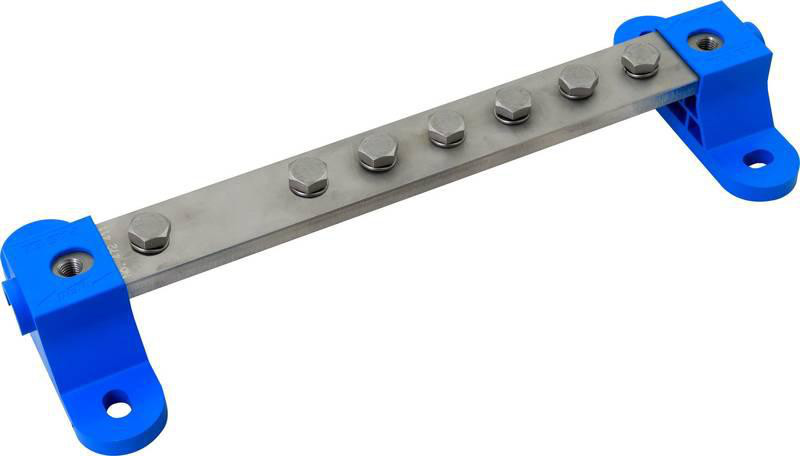

Abbildung ähnlich

01293532
DEHN 472411 PA-Schiene f. EX-Bereich Zone

Lieferanten-Type: PAS EX 7AP M10 V2A EAN: 4013364470460 Lieferanten-Artikel-Nr.: 472411

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Konfigurator öffnen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Zündfunkenfreie Ex-Potentialausgleichsschiene zum Einbinden von metallischen Leitern und Leitungen in den Blitzschutz-Potentialausgleich nach VDE 0185-305-3 (IEC 62305-3) sowie den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100 Teil 410/540. Einsatz in Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) und Ex-Zonen 21 und 22 (Stäube) Explosionsgruppe IIC (Sicherheitsfaktor 1) nach CLC 50703-2. Entspricht Temperaturklasse T4 sowie DIN EN 62561-1 (VDE 0185-561-1) Blitzstromtragfähigkeitsklasse H (100kA). Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2. Einsatz sowohl im Innenbereich als auch im Außenbereich zulässig. Um Whiskerbildung im Ex-Bereich zu vermeiden, wird der Einsatz von verzinnten Presskabelschuhen mit einer Nickelsperrschicht empfohlen. Das Produkt besitzt folgende Anschlüsse: 7x Kabelschuh (M10 x 20 mm mit Federring).

Merkmale

Länge	382 mm
Breite	140 mm
Verpackungseinheit	1
Gewicht	1,44
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Ausführung	ohne Abdeckhaube
Höhe	50 mm
Bauform	Aufbau modular
Anzahl der Anschlüsse Leitung bis 95 mm² starr	7
Explosionsgeprüfte Ausführung	ja
Isolator	ja
Oberfläche der Klemme	unbehandelt
Oberfläche der Kontaktschiene	unbehandelt
Werkstoff der Klemme	Edelstahl 304 (V2A)
Werkstoff der Kontaktschiene	Edelstahl 304 (V2A)
Kurzbeschreibung	PA-Schiene f. EX-Bereich Zone 1/21 2/22 fuer 7x Kabelschuhanschluss
eClass 11.0 - Klasse	27140307
UNSPSC 14.0801 - Klasse	39121613

Anhänge

Datei

pdb_2103_18S_0122_3016466_PASEX_3248_GBW_0000000000000000010081661_000_00.pdf (3.92 MB)

Datei

pdb_472411m_D.pdf (52.54 KB)

Datei

pdb_ds_472411_DEde.pdf (266.74 KB)
