  4. Erdungsrohrschelle
  5. 410012 ERDUNGSSCHEL…

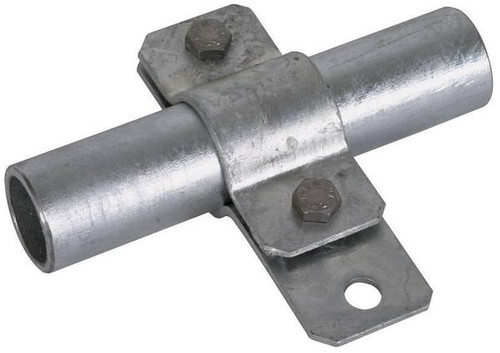

Artikelbild
Abbildung ähnlich
DEHN

01206959
DEHN 410012 ERDUNGSSCHELLE 1/2

410012 4013364026186 410012
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

25 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Erdungsrohrschelle Blitzschutz nach DIN EN 62561-1, zum Einbinden von Rohren in den Schutz und Funktionspotentialausgleich nach DIN VDE 0100-410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3). Ausführung St/tZn mit Schrauben M10, Anschluss für Flachleiter mit Schrauben und Muttern M10, für Rundleiter 7-10 mm z. B. KS-Verbinder.

Merkmale

Verpackungseinheit 25.000
Gewicht 0,23
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85389099
Oberfläche feuerverzinkt
Anzahl der Leiter 1
Werkstoff Stahl
Klemm-/Spannbereich 21 mm
Min. Klemm-/Spannbereich Zoll 1/2 Zoll
Max. Klemm-/Spannbereich Zoll 1/2 Zoll
Kurzbeschreibung Erdungsrohrschelle D 21mm m. Anschlussbohrung D 11mm St/tZn
eClass 11.0 - Klasse 27140302
UNSPSC 14.0801 - Klasse 39121613

Anhänge

icon
Datei
pdb_410012_3016882_1224_3704_GBW_0000000000000000010082390_000_00.pdf (611.68 KB)
icon
Datei
pdb_410XXX_ERSXXAB11STTZN_m.pdf (49.56 KB)
icon
Datei
pdb_ds_410012_DEde.pdf (355.24 KB)
