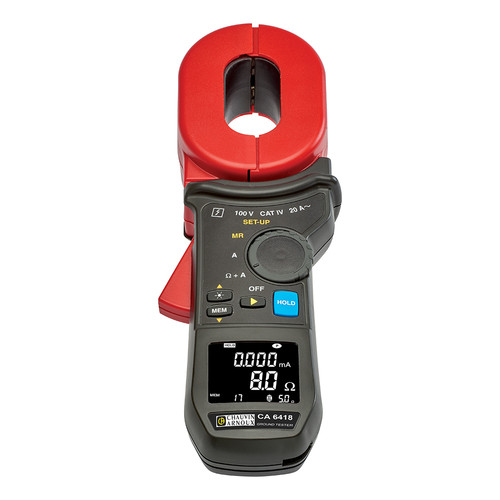

CHAUVIN ARNOUX CA 6418 Erdungsprüfzange

Erdungsprüfzange CA 6418 mit länglichem Messkopf für Banderder Die Erdungsprüfzange CA 6418 von Chauvin Arnoux ist speziell für die Prüfung von Erdschleifen an Banderdern konzipiert. Ihr länglicher Messkopf umschließt flache Stahlbänder zuverlässig, ohne die Leitung zu unterbrechen und ohne den Einsatz von Erdspießen. Das Gerät ist für den täglichen Einsatz unter anspruchsvollen Bedingungen ausgelegt. Die CA 6418 erfasst die Schleifenimpedanz eines Erdungsnetzes berührungslos per Zangenmessprinzip: Eine Erregerwicklung im Messkopf erzeugt eine definierte Wechselspannung, eine Empfängerwicklung misst den resultierenden Strom – daraus wird die Schleifenimpedanz berechnet. Die besondere Stärke liegt im länglichen Messkopf: Er ermöglicht das Umschließen von flachen Banderdern unterschiedlicher Breite, die mit herkömmlichen Rundzangen nicht erfasst werden können. Ergänzend zur Widerstandsmessung erfasst das Gerät Ableitströme im Erdungsnetz und warnt per einstellbarem Alarm bei Überschreitung definierter Grenzwerte. Damit eignet sich das Gerät sowohl für Routineprüfungen als auch für sicherheitskritische Inspektionen. Ihre Vorteile auf einen Blick • Länglicher Messkopf speziell für Banderder – ermöglicht die zuverlässige Messung an flachen Banderdern, die Rundzangen nicht erfassen können • Messung ohne Leiterunterbrechung und ohne Erdspieße – spart Zeit und ermöglicht Prüfungen auch in schwer zugänglichen Umgebungen • Vor-Ort-Justierung ohne Herstellerrücksendung – die optionale Kalibrierschleife CL1 mit 5 festen Widerstandswerten ermöglicht die selbständige Überprüfung und Justierung der Zange direkt über das integrierte Setup • Einstellbare Alarme für Widerstand und Strom – warnt zuverlässig bei Überschreitung definierter Grenzwerte • Automatischer Abgleich des Luftspalts beim Einschalten – gewährleistet stabile und reproduzierbare Messergebnisse • Automatischer PRE-HOLD-Modus – Messwerte werden beim Öffnen der Zange im Display eingefroren • Speicher für 300 Messungen mit Zeitstempel direkt im Gerät Typische Einsatzbereiche • Erdungsprüfungen an Blitzschutzanlagen mit Banderdern • Erdungsprüfungen in Bereichen, in denen keine Erdspieße in den Boden eingebracht werden können • Parallele Erdungsmessung in Hoch- und Niederspannungs-Trafostationen • Erdungsprüfung im Stadtgebiet und in Faraday-geschützten Gebäuden • Messung an Telekommunikationskabelnetzen (Schirmerdung, Gleichtaktstrom) • Erdungskontrolle an Eisenbahnstrecken (Masten, Schienen, Abzäunungen) • Überprüfung von Erdungsanlagen an ober- und unterirdischen Pipelines • Prüfung vermaschter Erdungsanlagen und Fundamenterder Technische Highlights • Schleifenwiderstand: 0,010 O bis 1200 O • Strommessung: 0,5 mA bis 20 A • Einstellbare Alarme für Widerstand und Strom • Umschließung von Banderdern von 30x40 mm bzw. 20x55 mm bzw. Ø 32 mm • Sicherheitskategorie: IEC 61010 – 100 V CAT IV / 150 V CAT III • Schutzart: IP40 • Speicher: 300 Messwerte mit Zeitstempel • Autonomie: 2400 Messungen zu je 30 s Zubehör Die optionale Kalibrierschleife CL1 ermöglicht die Überprüfung der korrekten Anzeige sowie die selbständige Justierung der Zange über das integrierte Setup – ohne Rücksendung an den Hersteller. Lieferumfang • 1 Erdungsprüfzange CA 6418 • 4 Alkalibatterien 1,5 V (LR6 / AA) • 1 Transportkoffer • Schnellstartanleitung (beigefügt) und Bedienungsanleitung in 5 Sprachen (per Download)
