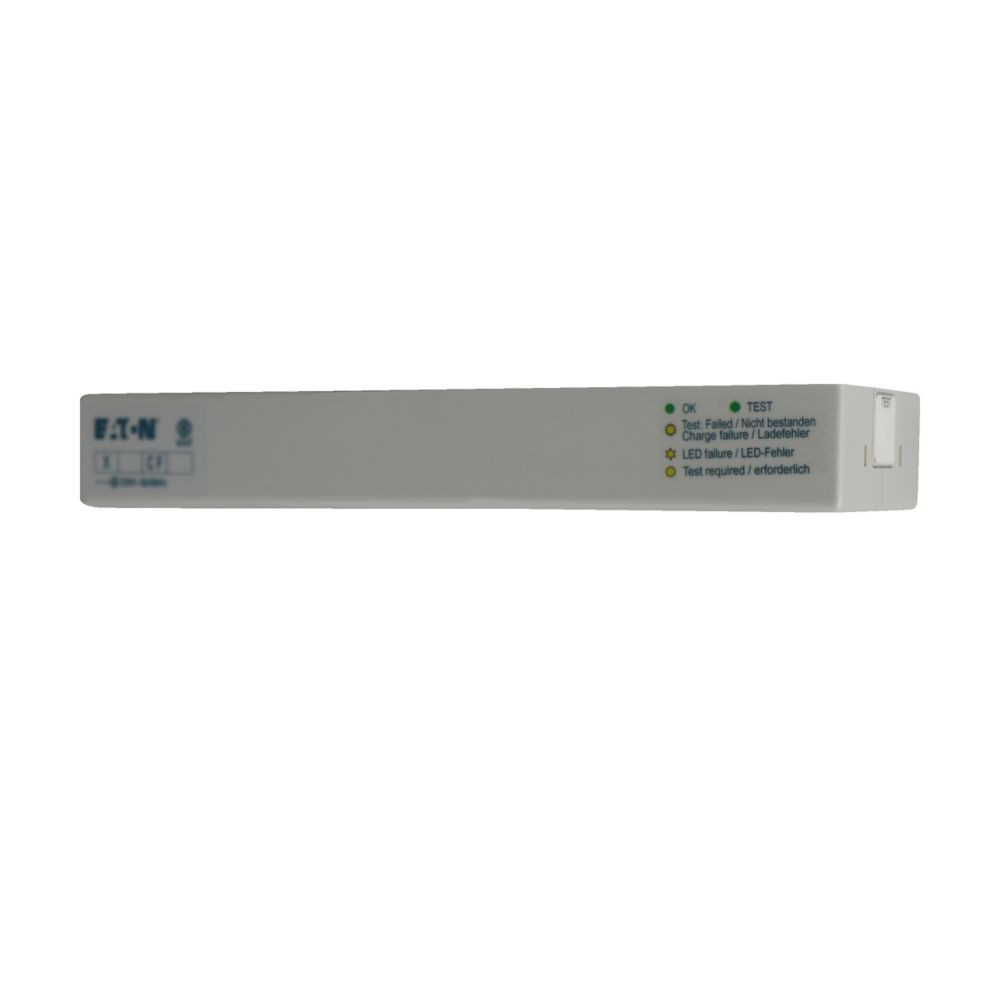

32804280 CEAG 40071353264 GuideLed 10821 1-8h/D CGLine
40071353264
4012539344254
40071353264
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
GuideLed CGLine+
Das Gehäuse enthält die Batterie für Notbetrieb. Die LED sind im passenden Piktogramm enthalten. Gehäuse lichtgrau RAL 7035 aus Polycarbonat PMMA und Stahlblech. Eingebaute Lithium-Ionen Batterie 3,6 V/2050ma mit Mehrfach-Schutzbeschaltung.
Notlichtdauer auswählbar über Betriebsschalter:
Für 20m einseitig: 1h - 100% Lichtstrom, 3h - 80% Lichtstrom, 8h - 25% Lichtstrom.
Für 20m zweiseitig: 1h - 100% Lichtstrom, 3h - 50% Lichtstrom, 8h - 15% Lichtstrom.
Für 30m einseitig: 1h - 100% Lichtstrom, 3h - 50% Lichtstrom, 8h - 15% Lichtstrom.
Für 30m zweiseitig: 1h - 85% Lichtstrom, 3h - 25% Lichtstrom, 8h - 8 Lichtstrom.
CGLine+ Elektronik für Dauerlicht und Bereitschaftsschaltung. Automatik-Test. Prüftaster mit Statusanzeige. CGLine+ Bus-Anschluss. Erkennungsweite 20m oder 30m nach EN 1838. LED-Leiste mit 3-Chip-LEDs. Anschlussleistung Netzbetrieb 20m - 5,1 W, 30m - 6,3 W Montagesatz für Einzelbatterieleuchte GuideLed CGLine+ für den autarken Betrieb oder zum Anschluss an zentrale Überwachungseinrichtung CGLine+. Automatischer Funktionstest (wöchentlich) sowie automatischer Betriebsdauertest (alle 3 Monate), Notlichtbetriebsdauer frei wählbar: 1 h, 3 h oder 8 h, Lightguide-Technik mit 3-Chip-LEDs für hohe, gleichmäßige Leuchtdichte gem. DIN 4844-1, hohe Lebensdauer 50.000 h, 1 Minute Rückschaltverzögerung nach Netzwiederkehr. Blockierfunktion über zentrale Überwachungseinrichtung für Betriebsruhezeiten. Zulässiger Temperaturbereich: Dauerlicht -5°C bis +30°C / Bereitschaftslicht 0°C bis + 35°C. Die Piktogrammscheibe inklusive LEDs ist im Lieferumfang nicht enthalten und separat zu bestellen. Montageart: Deckenanbau Leuchtmittel: LED Werkstoff des Gehäuses: Kunststoff Gehäusefarbe: grau Art der Kennzeichnung: ein-/zweiseitig Geeignet für Kennzeichnungsart: Acrylglasplatte Überwachungseinrichtung: automatischer Selbsttest Ballwurfsicher: Nein Schaltungsart: Dauerschaltung/Bereitschaftsschaltung Mit Fernschalteranschluss (VDE 0100-718, VDE 0108-100): Ja Einspeisung: dezentral (Einzelbatterie) Nennspannung: 220 - 240 V Schutzklasse: II Schutzart (IP): IP40 Nennbetriebsdauer: 8 h Mit Leuchtmittel: Nein Länge: 227 mm Breite: 80 mm Höhe/Tiefe: 33 mm Lichtstrom bei Notbetrieb: 15 % Erkennungsweite: 20 m
Das Gehäuse enthält die Batterie für Notbetrieb. Die LED sind im passenden Piktogramm enthalten. Gehäuse lichtgrau RAL 7035 aus Polycarbonat PMMA und Stahlblech. Eingebaute Lithium-Ionen Batterie 3,6 V/2050ma mit Mehrfach-Schutzbeschaltung.
Notlichtdauer auswählbar über Betriebsschalter:
Für 20m einseitig: 1h - 100% Lichtstrom, 3h - 80% Lichtstrom, 8h - 25% Lichtstrom.
Für 20m zweiseitig: 1h - 100% Lichtstrom, 3h - 50% Lichtstrom, 8h - 15% Lichtstrom.
Für 30m einseitig: 1h - 100% Lichtstrom, 3h - 50% Lichtstrom, 8h - 15% Lichtstrom.
Für 30m zweiseitig: 1h - 85% Lichtstrom, 3h - 25% Lichtstrom, 8h - 8 Lichtstrom.
CGLine+ Elektronik für Dauerlicht und Bereitschaftsschaltung. Automatik-Test. Prüftaster mit Statusanzeige. CGLine+ Bus-Anschluss. Erkennungsweite 20m oder 30m nach EN 1838. LED-Leiste mit 3-Chip-LEDs. Anschlussleistung Netzbetrieb 20m - 5,1 W, 30m - 6,3 W Montagesatz für Einzelbatterieleuchte GuideLed CGLine+ für den autarken Betrieb oder zum Anschluss an zentrale Überwachungseinrichtung CGLine+. Automatischer Funktionstest (wöchentlich) sowie automatischer Betriebsdauertest (alle 3 Monate), Notlichtbetriebsdauer frei wählbar: 1 h, 3 h oder 8 h, Lightguide-Technik mit 3-Chip-LEDs für hohe, gleichmäßige Leuchtdichte gem. DIN 4844-1, hohe Lebensdauer 50.000 h, 1 Minute Rückschaltverzögerung nach Netzwiederkehr. Blockierfunktion über zentrale Überwachungseinrichtung für Betriebsruhezeiten. Zulässiger Temperaturbereich: Dauerlicht -5°C bis +30°C / Bereitschaftslicht 0°C bis + 35°C. Die Piktogrammscheibe inklusive LEDs ist im Lieferumfang nicht enthalten und separat zu bestellen. Montageart: Deckenanbau Leuchtmittel: LED Werkstoff des Gehäuses: Kunststoff Gehäusefarbe: grau Art der Kennzeichnung: ein-/zweiseitig Geeignet für Kennzeichnungsart: Acrylglasplatte Überwachungseinrichtung: automatischer Selbsttest Ballwurfsicher: Nein Schaltungsart: Dauerschaltung/Bereitschaftsschaltung Mit Fernschalteranschluss (VDE 0100-718, VDE 0108-100): Ja Einspeisung: dezentral (Einzelbatterie) Nennspannung: 220 - 240 V Schutzklasse: II Schutzart (IP): IP40 Nennbetriebsdauer: 8 h Mit Leuchtmittel: Nein Länge: 227 mm Breite: 80 mm Höhe/Tiefe: 33 mm Lichtstrom bei Notbetrieb: 15 % Erkennungsweite: 20 m
Merkmale
Bemessungslichtstrom nach IEC 62722-2-1 | 115 lm |
Schutzart (IP) | IP40 |
Schlagfestigkeit | IK03 |
Schutzklasse | II |
Bemessungsumgebungstemperatur nach IEC62722-2-1 | 0 - 30 °C |
Länge | 227 mm |
Breite | 80 mm |
Höhe/Tiefe | 33 mm |
Spannungsart | AC |
Nennspannung | 220 - 240 V |
Max. Systemleistung | 5.1 W |
Leistungsfaktor | 0.89 |
Betriebsgerät | LED-Betriebsgerät spannungsgesteuert |
Anschlussart | Steckanschluss |
Polzahl | 6 |
Art der Verdrahtung | geeignet für Durchgangsverdrahtung |
Leuchtmittel | LED nicht austauschbar |
Lichtverteiler | Diffusorlinse/-optik/-panel |
Gehäusefarbe | grau |
Werkstoff des Gehäuses | Kunststoff |
Werkstoff der Abdeckung | Kunststoff opal |
Verpackungseinheit | 1 |
Gewicht | 0,3 |
Statistische Warennummer | 94059900 |
Montageart | Deckenanbau |
Fassung | sonstige |
Einspeisung | dezentral (Einzelbatterie) |
Geeignet für Kennzeichnungsart | Einlegeblatt/-platte |
Art der Kennzeichnung | ein-/zweiseitig |
Akkubeschaffenheit | Lithium-Ionen |
Mit Fernschalteranschluss | ja |
Überwachungseinrichtung | Überwachungsbaustein (zentral versorgtes System) |
Erkennungsweite | 20 m |
Nennbetriebsdauer | 1 - 8 h |
Leiterquerschnitt | 2.5 mm² |
Anzahl der Leuchtenköpfe | 1 |
Bemessungslebensdauer L70/B50 bei 25 °C | 50000 h |
Kurzbeschreibung | GuideLed Einzelbatterieleuchte mit autom. Funktionstest |
