Abbildung ähnlich

01348009

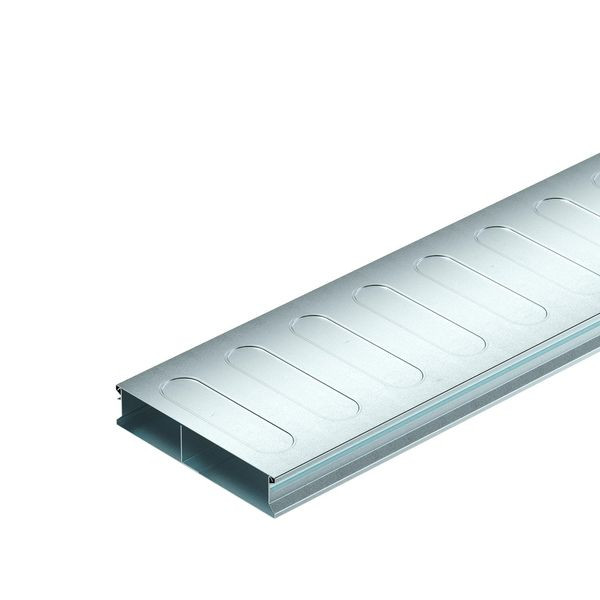

BETTERMANN S2 19038-2 Unterflurkanal 2-teilig

Lieferanten-Type: S2 19038-2 EAN: 4012197351922 Lieferanten-Artikel-Nr.: 7400258

auf Anfrage

je 1 M

keine Verfügbarkeitsinformationen

Menge M

Verpackungseinheiten

2 M	Menge übernehmen
160 M	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	2 M
Bestellschritt	2 M

Beschreibung

Unterflurkanal (2-teilig) zur Verlegung von Kabeln und Leitungen in estrichüberdeckten Unterflur-Systemen nach EN 50085-2-2. Abnehmbarer und durchgängig aufrastbarer Kanaldeckel. Mit Trennsteg im Kanalunterteil. Maximale Belastbarkeit bis 1,5 kN.

Merkmale

Länge	2000 mm
Breite	190 mm
Verpackungseinheit	160
Verpackungseinheit	2
Gewicht	3,21
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Höhe	38 mm
Einsatzbereich	estrichüberdeckt
Oberfläche	verzinkt
Anzahl der Züge	2
Werkstoff	Stahl
Oberteil abnehmbar	ja
Kurzbeschreibung	Unterflurkanal, 2-teilig 2-zügig 2000x190x38 Stahl bandverzinkt
eClass 11.0 - Klasse	27400824
UNSPSC 14.0801 - Klasse	39131715

Anhänge

Datei

pdb_08100_MA_EUEK2teilig_DE_EN_20240514.pdf (20.84 MB)

Datei

pdb_08100_SA_EUEK_DE_EN.pdf (79.74 MB)

Datei

pdb_7400258REACH.pdf (130.26 KB)

Datei

pdb_7400258RoHS.pdf (131.15 KB)
