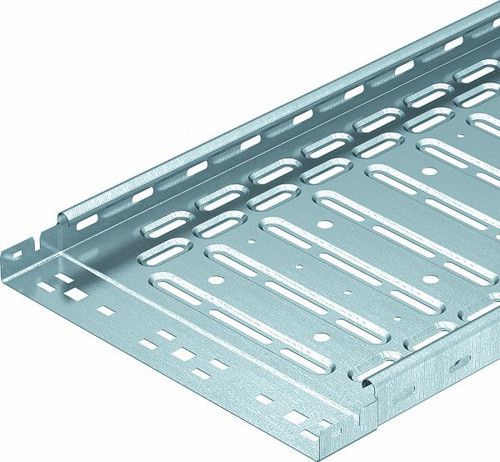

Artikelbild
Abbildung ähnlich
BETTERMANN

01304375
BETTERMANN RKSM 310 Kabelrinne RKSM 35x100x3050

RKSM 310 4012195390848 6047417
auf Anfrage
je 1 M
keine Verfügbarkeitsinformationen

Verpackungseinheiten

3 M Menge übernehmen
6 M Menge übernehmen
510 M Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 3 M
Bestellschritt 3 M

Beschreibung

Kabelrinne mit Schnellverbindungs-System.
VDE und Funktionserhalt (DIN 4102 Teil 12) geprüftes Kabelrinnen-System. Kabelrinne mit integriertem Schnellbefestigungssystem. Die Nutzlänge der Kabelrinne beträgt 3.000 mm. Die Kabelrinne verfügt über eine durchgängige Seitenlochung von 7 x 20 mm für die Installation zusätzlicher Verbindungs- und Montagebauteile. Die Lochung für die direkte Gewindestangenabhängung hat einen Durchmesser von 11 mm.

Merkmale

Länge 3050 mm
Breite 100 mm
Verpackungseinheit 3
Verpackungseinheit 6
Verpackungseinheit 510
Gewicht 1,04
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 73089059
Ausführung integrierter Verbinder
Höhe 35 mm
Oberfläche bandverzinkt
Materialstärke 0.75 mm
Seitenlochung ja
Werkstoff Stahl
Montagelochung im Boden ja
Nutzbarer Querschnitt 3300 mm²
Gewicht 1.04 kg/m
Belastungstesttyp nach IEC 61537 Typ II
Arbeitslänge 3000 mm
Mögliche Stützabstände 1 - 3 m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,0 m 1100 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 1,5 m 500 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m 300 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m 150 N/m
Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m 100 N/m
Kurzbeschreibung Kabelrinne RKSM Magic, mit Schnellverbindung 35x100x3050 Stahl bandverzinkt
Farbe Zink
eClass 11.0 - Klasse 27400502
UNSPSC 14.0801 - Klasse 39131704

Anhänge

icon
Datei
pdb_6047417REACH.pdf (130.25 KB)
icon
Datei
pdb_6047417RoHS.pdf (126.61 KB)
icon
Datei
pdb_EPDKTO17.0.pdf (1.45 MB)
icon
Datei
pdb_TDKTSAllgemeineInformationenzurMontagevonKabeltragsystemen_DE_20250319.pdf (2.78 MB)
icon
Datei
pdb_04100_TD_KTS_MA_MagicKabelrinnen_DE_20250417.pdf (12.23 MB)
