Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 60 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

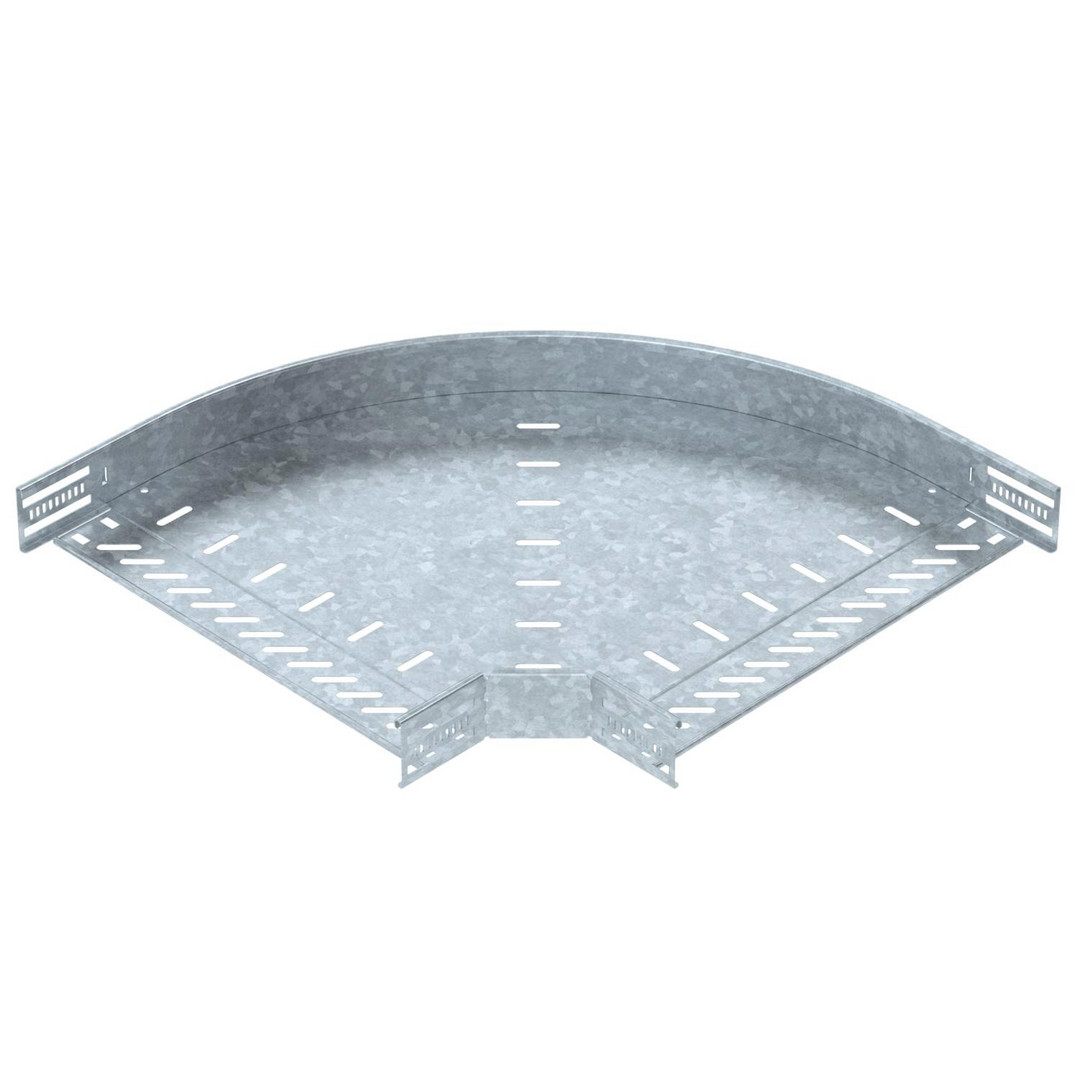

90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 60 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innen- und Außenbereich. Befestigungsmaterial muss separat bestellt werden.
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 60 |
| Gewicht | 2,51 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Ausführung | integrierter Verbinder |
| Oberfläche | feuerverzinkt |
| Materialstärke | 0.8 mm |
| Bauform | Bogen starr |
| Seitenlochung | ja |
| Winkel | 90° |
| Einsatztemperatur | -20 - 120 °C |
| Werkstoff | Stahl |
| Montagelochung im Boden | ja |
| Innenradius | 50 mm |
| Kabelrinnenbreite | 400 mm |
| Kabelrinnenhöhe | 60 mm |
| Richtungsänderung | horizontal |
| Geeignet für Funktionserhalt | ja |
| Bogenausführung | glatter Bogen |
| Kurzbeschreibung | Bogen 90° für Kabelrinne, horizontal 60x400 Stahl tauchfeuerverzinkt |
| Farbe | Zink |
| eClass 11.0 - Klasse | 27400530 |
| UNSPSC 14.0801 - Klasse | 39131705 |
Anhänge
