Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 6 ST | Menge übernehmen |
| 216 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

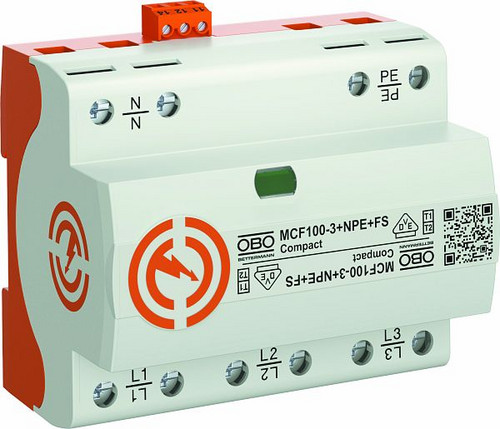

Kombiableiter, Blitzstrom- und Überspannungsableiter Typ 1+2
• Schutzpegel = 1,5 kV
• zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305)
• Blitzstromableitvermögen bis zu 100 kA (10/350) 3+NPE
• netzfolgestromlöschend 50 kA Ipeak, Ableitervorsicherung bis 315 A gL/gG
• erfüllt die Anforderungen der VDE-AR-N 4100 für den Einsatz im Vorzählerbereich
• gekapselte nicht ausblasende Funkenstrecken-Ableiter zum Einsatz in Verteilergehäusen
Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
Merkmale
| Schutzart (IP) | IP20 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 6 |
| Verpackungseinheit | 216 |
| Gewicht | 0,94 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Blitzstoßstrom (10/350 µs) | 25 kA |
| Baugröße | 6 TE |
| Schutzpegel | 1.5 kV |
| Höchste Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Signalisierung am Gerät | optisch |
| Montageart | Hutschiene TH35 |
| Folgestromlöschfähigkeit | 50 kA |
| Schutzpegel L-N | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Netzform TN | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Netzform TN-C-S | ja |
| Nennableitstoßstrom (8/20) | 35 kA |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Kurzbeschreibung | LightningController Compact dreipolig mit NPE+FS 255V |
| eClass 11.0 - Klasse | 27130808 |
| UNSPSC 14.0801 - Klasse | 39121613 |
| Mit Fernmeldekontakt | ja |
| Schutzpegel N-PE | 1.5 kV |
