01210554

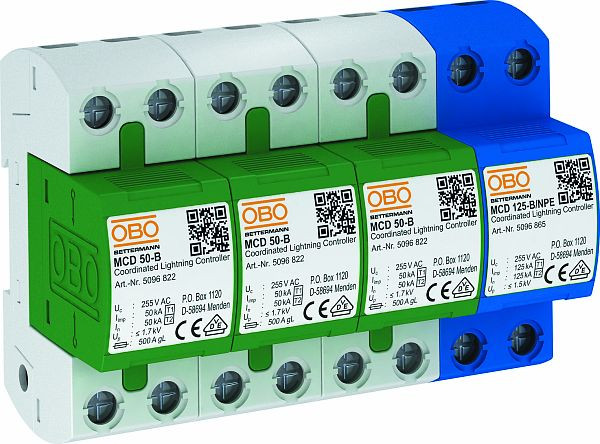

BETTERMANN MCD 50-B/3+1 CoordinatedLightningContro

Typ 1 (Klasse B) nach EN 61643-11 (VDE 0675-6) zum Einsatz in 230/400 V TN-S und TT-Systemen (MCD 50-B/3 für TN-C-Systeme). Energetisch Koordiniert zu Typ 2-Ableitern sowie direkt zu Endgeräten. Die innovative Multi-Carbon-Technologie der steckbaren OBO LightningController bleibt ohne Einschränkungen erhalten. Der niedrige Schutzpegel (Up <1,3 kV) macht die Installation von Entkopplungs-Induktivitaten bzw. zusätzlichen Leitungsabständen überflüssig und bietet einen Schutz direkt zum Endgerät. Das Ableiter-Set wird komplett, anschlussfertig und vorinstalliert mit Verbindungsbrücke geliefert. Ein Anwendungsbeispiel: Industrie-Einspeisungen. Blitzstossstrom: 100kA Kombiableiter Typ 1+2 , 4-polig, zum Einsatz in TT- und TN-S-Netzen. Komplett vorkonfektioniert und anschlussfertig bestehend aus: 3 x MCD 50-B: Koordinierter Blitzstromableiter Typ 1+2 nach EN 61643-11 und 1 x MCD 125-B/NPE: Koordinierte N-PE-Funkenstrecke Typ 1+2 nach EN 61643-11. Für Schnittstelle 0 auf 2 (LPZ) gemäß Blitzschutzzonen-Konzept nach IEC 62305 bzw. VDE 0185-305. • Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) • Blitzstromableitvermögen 50 kA (10/350) pro Pol und bis zu 125 kA (10/350) gesamt • Schutzpegel <1,7 kV, ermöglicht den Geräteschutz • Kurzschlussfestigkeit 10 kA, Ableitervorsicherung bis 500 A gL/gG • Gekapselte, nicht ausblasende Funkenstrecke Anwendung: Industrieanlagen und Gebäude mit äußerem Blitzschutz der Klassen I bis IV.
