BETTERMANN

01305555
BETTERMANN LK4/N 60080 Verdrahtungskanal

LK4/N 60080 4012196005307 6178209
auf Anfrage
je 1 M
keine Verfügbarkeitsinformationen

Verpackungseinheiten

2 M Menge übernehmen
24 M Menge übernehmen
240 M Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 2 M
Bestellschritt 2 M

Beschreibung

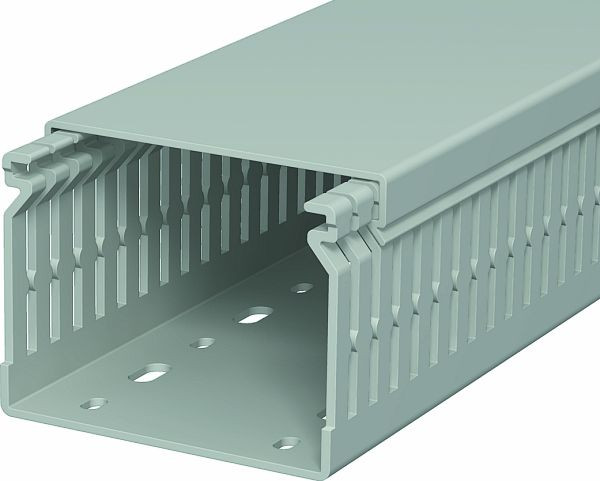

LK4-N Verdrahtungskanal mit Bodenlochung und Verjüngung in den Seitenschlitzen gegen Herausfallen der Leitungen, zur Montage in Schaltschränken, Nennmaß = Innenmaß, mit UL-Zulassung Verdrahtungskanal inkl. Oberteil und Bodenlochung zur waagerechten und senkrechten Verlegung elektrischer Kabel und Leitungen im Schaltschrank. Ausführung als metrischer Kanal. Das Nennmaß der Systemgröße entspricht dem Innenmaß der Kanäle. Das Ausbrechen der Stege erfolgt werkzeuglos. Bodenbündiges Ausführen ist durch Sollbruchstellen möglich. Verjüngungen in den Seitenschlitzen verhindern das Herausfallen der Leitungen. Geprüft nach DIN EN 50085-2-3. Sonderlängen auf Anfrage.

Merkmale

Länge 2000 mm
Breite 80 mm
Verpackungseinheit 2
Verpackungseinheit 240
Verpackungseinheit 24
Gewicht 0,87
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 39259020
Höhe 60 mm
Ausführung der Seitenwand geschlitzt
Befestigungsart Bodenlochung
Schlitzabstand 12.5 mm
Schlitzbreite 5 mm
Mit Oberteil ja
Selbstverlöschend ja
Farbe grau
RAL-Nummer 7030
Werkstoff Polyvinylchlorid (PVC)
Nutzbarer Querschnitt 4613 mm²
Kurzbeschreibung Verdrahtungskanal 60x80x2000 Polyvinylchlorid steingrau RAL 7030
eClass 11.0 - Klasse 27400703
UNSPSC 14.0801 - Klasse 39131712
