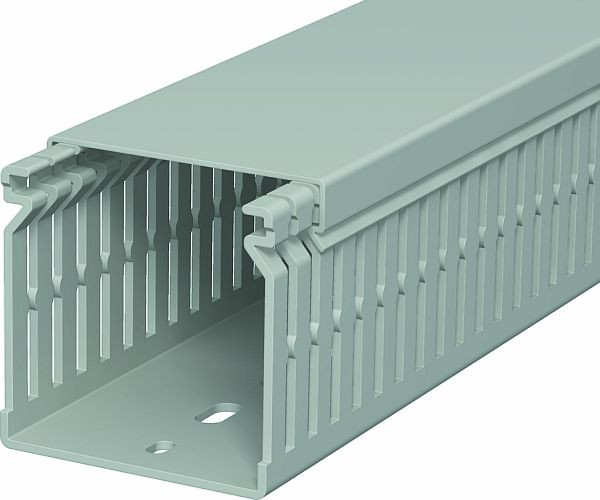

Abbildung ähnlich

01305554
BETTERMANN LK4/N 60060 Verdrahtungskanal

Lieferanten-Type: LK4/N 60060 EAN: 4012196005215 Lieferanten-Artikel-Nr.: 6178207

auf Anfrage

je 1 M

keine Verfügbarkeitsinformationen

Menge M

Verpackungseinheiten

32 M	Menge übernehmen
320 M	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	24 M
Bestellschritt	24 M

Beschreibung

LK4-N Verdrahtungskanal mit Bodenlochung und Verjüngung in den Seitenschlitzen gegen Herausfallen der Leitungen, zur Montage in Schaltschränken, Nennmaß = Innenmaß, mit UL-Zulassung Verdrahtungskanal inkl. Oberteil und Bodenlochung zur waagerechten und senkrechten Verlegung elektrischer Kabel und Leitungen im Schaltschrank. Ausführung als metrischer Kanal. Das Nennmaß der Systemgröße entspricht dem Innenmaß der Kanäle. Das Ausbrechen der Stege erfolgt werkzeuglos. Bodenbündiges Ausführen ist durch Sollbruchstellen möglich. Verjüngungen in den Seitenschlitzen verhindern das Herausfallen der Leitungen. Geprüft nach DIN EN 50085-2-3. Sonderlängen auf Anfrage.

Merkmale

Länge	2000 mm
Breite	60 mm
Verpackungseinheit	2
Verpackungseinheit	320
Verpackungseinheit	32
Gewicht	0,68
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	39259020
Höhe	60 mm
Ausführung der Seitenwand	geschlitzt
Befestigungsart	Bodenlochung
Schlitzabstand	12.5 mm
Schlitzbreite	5 mm
Mit Oberteil	ja
Selbstverlöschend	ja
Farbe	grau
RAL-Nummer	7030
Werkstoff	Polyvinylchlorid (PVC)
Nutzbarer Querschnitt	3403 mm²
Kurzbeschreibung	Verdrahtungskanal 60x60x2000 Polyvinylchlorid steingrau RAL 7030
eClass 11.0 - Klasse	27400703
UNSPSC 14.0801 - Klasse	39131712

Anhänge

Datei

pdb_06180_MA_Verdrahtungskanal.pdf (5.76 MB)

Datei

pdb_6178207REACH.pdf (126.04 KB)

Datei

pdb_6178207RoHS.pdf (126.6 KB)

Datei

pdb_06180_MA_VerdrahtungskanalULCSA.pdf (582.42 KB)

Datei

pdb_06_SA_Systemanleitung.pdf (1.03 MB)
