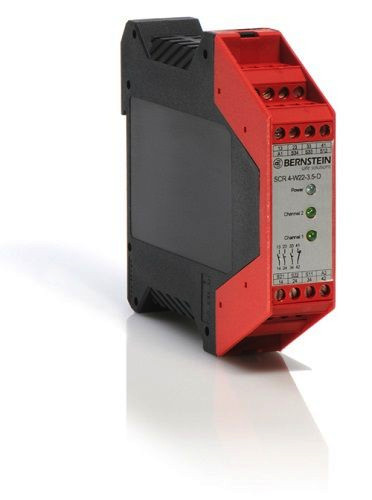

Artikelbild
Abbildung ähnlich
BERNSTEIN

02598246
BERNSTEIN 6075111009 SCR 4-W22-3.5-D

6075111009 4024337036125 6075111009
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Das SCR ist ein Nothalt- und Schutztür-Sicherheitsrelais in einem 22,5 mm Gehäuse für ein- und zweikanalige Applikationen bis Kat. 4 / Pl e, mit automatischem oder manuellem Start. Keine Überwachung der Starttaste. Es verfügt über 3 Freigabepfade (Schließer) und 1 Meldekontakt (Öffner). Anschluss über Schraubklemmen. Schaltspannung 230 V AC, oder 24 V DC

Merkmale

Breite 22.5 mm
Verpackungseinheit 1
Gewicht 0,22
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85365011
Höhe 114.5 mm
Tiefe 99 mm
Mit Zulassung nach UL ja
Mit Starteingang ja
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet 3
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet 1
Tragschienenmontage möglich ja
Geeignet zur Überwachung von Magnetschaltern ja
Geeignet zur Überwachung von NOT-AUS-Kreisen ja
Geeignet zur Überwachung von Positionsschaltern ja
Ausführung Grundgerät
Ausführung des elektrischen Anschlusses Schraubanschluss
Sicherheitstyp nach IEC 61496-1 ohne
Performance Level nach EN ISO 13849-1 Level e
Auswertung der Eingänge ein- und zweikanalig
Mit TÜV-Zulassung ja
Rückfallverzögerung 003 s
SIL nach IEC 61508 4
Steuerspannung 1 21.6 - 26.4 V
Spannungsart der Versorgungsspannung AC/DC
Versorgungsspannung bei AC 50 Hz 21.6 - 26.4 V
Versorgungsspannung bei AC 60 Hz 21.6 - 26.4 V
Versorgungsspannung bei DC 21.6 - 26.4 V
Betriebsspannung bei AC 50 Hz 21.6 - 26.4 V
Betriebsspannung bei AC 60 Hz 21.6 - 26.4 V
Betriebsspannung bei DC 21.6 - 26.4 V
Leistungsaufnahme 3 W
Steuerspannungsart 1 AC/DC
Spannungsart der Betriebsspannung AC/DC
Bemessungsschaltstrom 5 A
Kurzbeschreibung Not-Aus Sicherheitsrelais und Schutztürüberwachung, automatischer/ manueller Start, ohne überwachten Start
