Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

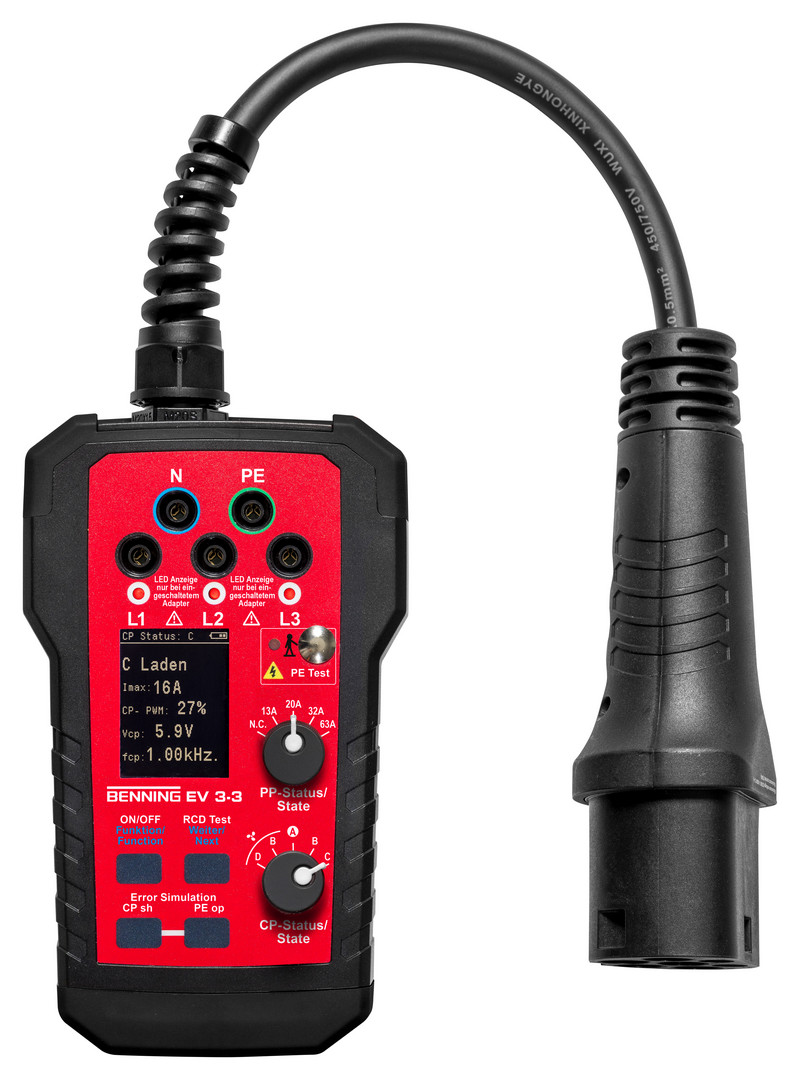

Benning EV 3-3. Wallboxtester und Messadapter für die einfache und schnelle Funktionsprüfung sowie Fehlersuche an Wallboxen. Zusammen mit dem Installationstester BENNING IT 200/BENNING IT 130 ermöglicht er zudem die Sicherheits- und Funktionsprüfung von AC-Ladestationen (Wallboxen) für E-Fahrzeuge gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110). Kompatibel für 1- und 3-phasige Ladestationen (EVSE) der Ladebetriebsart 3 mit Typ-2-Steckverbinder. Kontaktierung des Installationstesters mit der Ladestation. Simulation unterschiedlicher Strombelastbarkeiten (Kodierungen) 13 A/ 20 A /32 A /62 A der Ladekabel. Simulation unterschiedlicher Fahrzeugzustände: A (nicht verbunden), B (verbunden, nicht bereit), C (laden ohne Belüftung), D (laden mit Belüftung) und E (Fehler, Kurzschluss zwischen CP-PE / PE getrennt). Analyse des CP- und PP-Signals (Fahrzeugstatus, Signalspannung, Frequenz, Tastverhältnis). Spannungs- und Drehfeldmessung sowie separate Phasenanzeigen (L1/L2/L3) über drei LEDs sobald Ladestation Energie bereitstellt. Auslösung der 30 mA AC und 6 mA DC Fehlerstromschutzeinrichtung mit Zeitmessung. Prüfsteckdose und 4 mm Buchsen (L1/L2/L3/N/PE) für die einfache Verbindung mit Installationstester. Überprüfung des EVSE-Verriegelungssystems ab Status B (Freigabe des Ladekabels wird blockiert). Messkategorie CAT II 300 V. Inkl. Schutztasche.
Merkmale
| Breite | 265 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,53 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Ausführung | Handgerät |
| Höhe | 365 mm |
| Tiefe | 105 mm |
| Gewicht | 533 g |
| Simulation Fahrzeugstatus | ja |
| Simulation Leiterquerschnitt | ja |
| Simulation Fehlerstrom | ja |
| Statusanzeige Ladevorgang | ja |
| Test PE-Verbindung | ja |
| Messung Widerstände Ladesteckvorrichtung | ja |
| Signalausgang | ja |
| Anschluss Typ 2 | ja |
| Kurzbeschreibung | Wallboxtester und Messadapter zur Funktionsprüfung, Fehlersuche in Wallboxen |
| eClass 11.0 - Klasse | 27144707 |
| UNSPSC 14.0801 - Klasse | 39122200 |
Anhänge
Angaben zur Marke
BENNING
Hersteller
Benning Elektrotechnik und Elektronik GmbH & Co. KG Münsterstraße 135-137 DE 46397 Bocholt info@benning.de
