Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

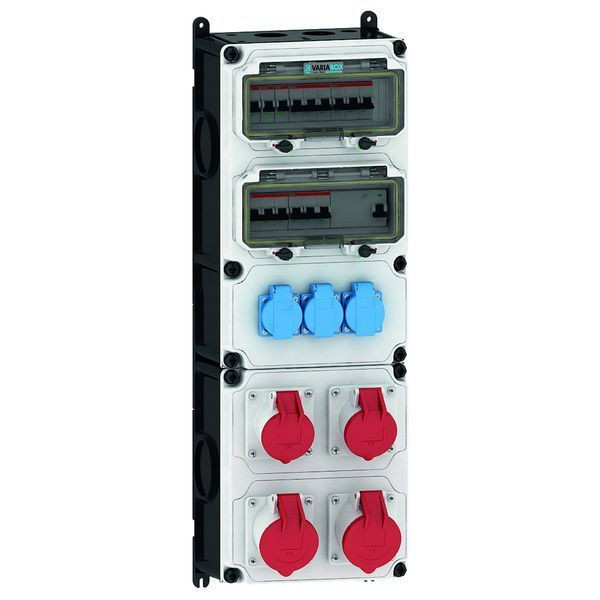

VARIABOX
Norm: DIN EN 61439
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseoberteil grau RAL 7035, Gehäuseunterteil schwarz ähnlich RAL 9017
Gerätehöhe: 650 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,62
InA: 63
Bestückung:
3 x Schutzkontaktsteckdose 16A 230V IP54 blau
2 x CEE-Steckdose 16A 400V 5p 6h IP44 geneigt
2 x CEE-Steckdose 32A 400V 5p 6h IP44 geneigt
Absicherung/Schutzmaßnahme:
3 x C-Automat 16A 1p
2 x C-Automat 16A 3p
2 x C-Automat 32A 3p
1 x FI-Schalter 63/0,03A 4p
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.
Verdrahtung gemäß Schaltplan 89-0012s
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 230 mm |
| Verpackungseinheit | 1 |
| Gewicht | 9,36 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Art des Netzanschlusses | sonstige |
| Farbe | grau |
| Höhe | 650 mm |
| Tiefe | 145 mm |
| Anzahl der SCHUKO-Steckdosen | 3 |
| Absicherung | LS-Schalter |
| FI-Schutzschalter | Potentiometer für Befehlsgeräte |
| CEE-Steckdose - 16 A | 2x16A5p400V |
| CEE-Steckdose - 32 A | 2x32A5p400V |
| CEE-Steckdose - 63 A | ohne |
| CEE-Steckdose - 125A | ohne |
| Handhabung | Wandmontage |
| Kurzbeschreibung | Steckdosenkombination VARIABOX IP44 |
| Anzahl der Leitungsschutzschalter | 7 |
| eClass 11.0 - Klasse | 27440501 |
| UNSPSC 14.0801 - Klasse | 39121406 |
