Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

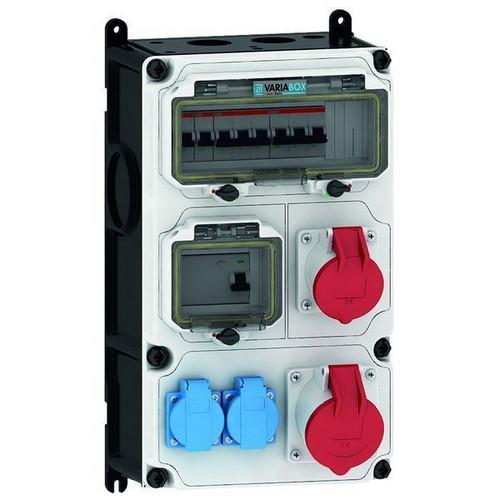

VARIABOX - L
Norm: DIN EN 61439-3
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen und Innenbefestigung,
Oberteil gerade und seitlich anscharniert,
Absicherung auf vorziehbarer Tragschiene montiert,
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseoberteil grau RAL 7035, Gehäuseunterteil schwarz ähnlich RAL 9017
Gerätehöhe: 390 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,61
InA: 39
Bestückung:
2 x Schutzkontaktsteckdose 16A 230V IP54 blau
1 x CEE-Steckdose 16A 400V 5p 6h IP54 IQ geneigt
1 x CEE-Steckdose 32A 400V 5p 6h IP54 IQ geneigt
Absicherung/Schutzmaßnahme:
2 x C-Automat 16A 1p
1 x C-Automat 16A 3p
1 x C-Automat 32A 3p
1 x FI-Schalter 40/0,03A 4p Typ A / Gesamt
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 230 mm |
| Verpackungseinheit | 1 |
| Gewicht | 5,86 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369085 |
| Höhe | 390 mm |
| Tiefe | 145 mm |
| Anzahl der SCHUKO-Steckdosen | 2 |
| Absicherung | LS-Schalter |
| FI-Schutzschalter | Potentiometer für Befehlsgeräte |
| CEE-Steckdose - 16 A | 1x16A5p400V |
| CEE-Steckdose - 32 A | 1x32A5p400V |
| CEE-Steckdose - 63 A | ohne |
| CEE-Steckdose - 125A | ohne |
| Einspeisung/Anschlussmöglichkeit | 2 Leitungen (Ringleitung/zum Durchschleifen) |
| Farbe | grau |
| Handhabung | Wandmontage |
| Art des Netzanschlusses | sonstige |
| Kurzbeschreibung | Steckdosenkombination VARIABOX - L IP44 |
| Anzahl der Leitungsschutzschalter | 4 |
| eClass 11.0 - Klasse | 27440501 |
| UNSPSC 14.0801 - Klasse | 39121406 |
