03565069 BALS 31641 Kupplung 125A5P50 AC 1
31641
4024941316415
31641
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

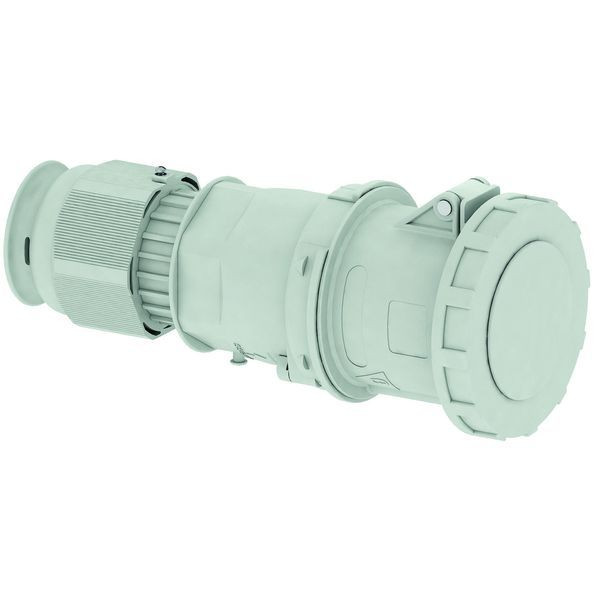

Kupplung TE
125A 5p (3P+N+PE) >50V grau (> 50V - Alle nicht durch andere Anordnungen abgedeckten Nennspannungen und/oder Frequenzen. Diese Uhrzeitstellung kann zusätzlich in speziellen Anwendungen, bei denen eine Unterscheidung zu standardisierten Positionen benötigt wird, genutzt werden.) 1h IP67
Technische Kennfarbe: grau RAL 7035
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 50,0 qmm
Gehäusematerial: Polycarbonat + Polyester
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Klappdeckel grau RAL 7035, Bajonettring grau RAL 7035, Gehäusehaube grau RAL 7035, Kabelverschraubung grau RAL 7035, Kragen grau RAL 7035
Gerätehöhe: 295 mm, Gerätebreite: 125 mm, Gerätetiefe: 128 mm
Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 26mm bis max. Durchmesser 50mm, Mit MULTI-GRIP TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube
Merkmale
Schutzart (IP) | IP67 |
Polzahl | 5 |
Verpackungseinheit | 1 |
Verpackungseinheit | 5 |
Gewicht | 1,3 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Kabeleinführung | Verschraubung |
Werkstoff | Kunststoff |
IEC-Stromstärke | 125 A |
Anschlusstechnik | Schraubklemme |
Steckrichtung | gerade |
Uhrzeit-Stellung | 1 h |
Kennfarbe | grau |
Spannung nach EN 60309-2 | >50 V grau |
RAL-Nummer | 7035 |
Oberflächenbehandlung der Kontakte | vernickelt |
Kontaktmaterial | CuZn |
