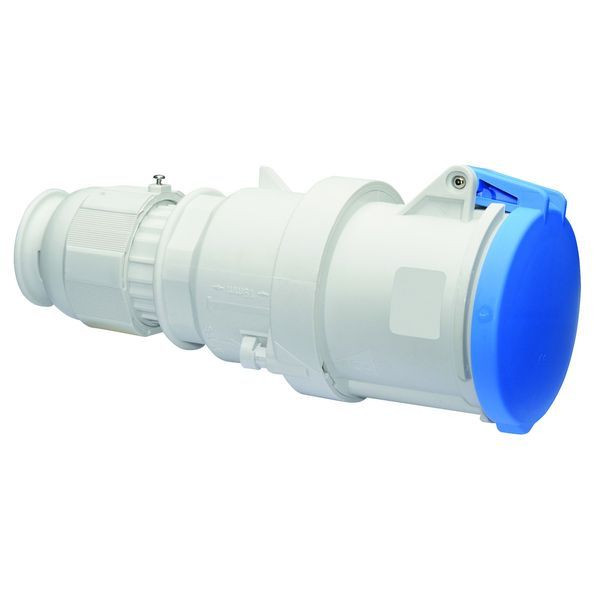

Abbildung ähnlich
02582451 BALS 3104 Kupplung 63A 3p 230V
3104
4024941031042
3104
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kupplung TE
63A 3p (2P+PE) 230V (200 - 250V~) 6h IP44
Frequenz: 50/60Hz
Technische Kennfarbe: blau RAL 5015
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 16,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: Schraubklemmen als Rahmenklemmen mit Kontex-Kontakt
Kabeleinführung: mit Kabelverschraubung
Gerätefarbe: Klappdeckel blau RAL 5015, Gehäusehaube grau RAL 7035, Kabelverschraubung grau RAL 7035, Kragen grau RAL 7035
Gerätehöhe: 252 mm, Gerätebreite: 97 mm, Gerätetiefe: 109 mm
Sonstige technische Eigenschaften: Für Kabel mit einem min. Durchmesser von 16mm bis max. Durchmesser 36mm, Die Verbindung der Gehäuseteile ist schraubenlos und wird durch einen Rastverschluß arretiert. Ein Öffnen mittels Schraubendreher ist möglich, Mit MULTI-GRIP TE Kabelverschraubung, integrierter Zugentlastung, zusätzlichen Wasserablauföffnungen und Arretierungsschraube
Merkmale
| Schutzart (IP) | IP44 |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Gewicht | 0,59 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Kabeleinführung | Verschraubung |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 63 A |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | gerade |
| Uhrzeit-Stellung | 6 h |
| Kennfarbe | blau |
| Spannung nach EN 60309-2 | 230 V (50+60 Hz) blau |
| RAL-Nummer | 5015 |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_3104_de.pdf, 538.49 KB)
Datei
(pdb_CE_Kupplungen_63A.pdf, 150.4 KB)
Datei
(pdb_DB_3104_de_CH.pdf, 1.75 MB)
Datei
(pdb_DB_3104_en_GB.pdf, 1.75 MB)
Datei
(pdb_DB_3104_en_PL.pdf, 1.75 MB)
Datei
(pdb_DB_3104_fr_FR.pdf, 1.75 MB)
Datei
(pdb_60003215_BA_St_Ku_63A_125A_Schraub_45.pdf, 2.22 MB)
Datei
(pdb_BALSREACH_DE.pdf, 247.49 KB)
