03563857 BALS 2601 Aufbaugerätestecker 32A5P400 6H
2601
4024941026017
2601
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

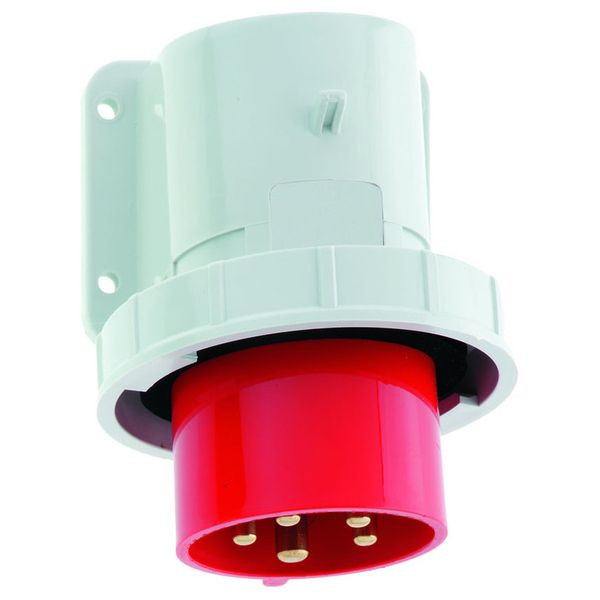

Aufbaugerätestecker
32A 5p (3P+N+PE) 400V (200/346 - 240/415V~) 6h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: rot RAL 3000
Kontaktträger/Kontakte: der Kontaktträger ist aus Polyamid, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 6,0 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: mit Schraubklemme
Kabeleinführung: sonstige
Gerätefarbe: Kragen rot RAL 3000, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 139 mm, Gerätebreite: 100 mm, Gerätetiefe: 102 mm
Flanschmaß vertikal: 75 mm, Flanschmaß horizontal: 90 mm
Bohrlochabstand vertikal: 45 mm, Bohrlochabstand horizontal: 78 mm
Merkmale
Schutzart (IP) | IP67 |
Polzahl | 5 |
Verpackungseinheit | 1 |
Verpackungseinheit | 10 |
Gewicht | 0,28 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Bauform | Aufbaugerätestecker |
Werkstoff | Kunststoff |
IEC-Stromstärke | 32 A |
Anschlusstechnik | Schraubklemme |
Steckrichtung | abgewinkelt |
Uhrzeit-Stellung | 6 h |
Kennfarbe | rot |
Spannung nach EN 60309-2 | 400 V (50+60 Hz) rot |
RAL-Nummer | 3000 |
Oberflächenbehandlung der Kontakte | vernickelt |
Kontaktmaterial | CuZn |
