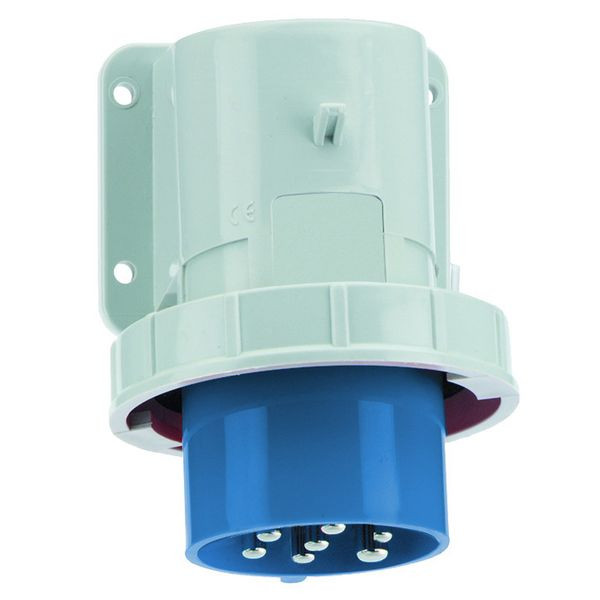

Abbildung ähnlich
03564911 BALS 26003 Aufbaugerätestecker 16 7 230 AC
26003
4024941260039
26003
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Aufbaugerätestecker TE
16A 7p (6P+PE) 230V (230V~) 9h IP67
Frequenz: 50/60Hz
Technische Kennfarbe: blau RAL 5015
Kontaktträger/Kontakte: der Kontaktträger ist aus hochwärmebeständigem Material, die Kontakte sind Messing vernickelt
Maximaler Leiterquerschnitt: 2,5 qmm
Gehäusematerial: Polyamid
Anschlusstechnik: mit Schraubklemme
Kabeleinführung: sonstige
Gerätefarbe: Kragen blau RAL 5015, Bajonettring grau RAL 7035, Gehäuse grau RAL 7035
Gerätehöhe: 129 mm, Gerätebreite: 88 mm, Gerätetiefe: 89 mm
Flanschmaß vertikal: 84 mm, Flanschmaß horizontal: 84 mm
Bohrlochabstand vertikal: 64 mm, Bohrlochabstand horizontal: 64 mm
Merkmale
| Schutzart (IP) | IP67 |
| Polzahl | 7 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| Gewicht | 0,25 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bauform | Aufbaugerätestecker |
| Werkstoff | Kunststoff |
| IEC-Stromstärke | 16 A |
| Anschlusstechnik | Schraubklemme |
| Steckrichtung | abgewinkelt |
| Uhrzeit-Stellung | 9 h |
| Kennfarbe | blau |
| Spannung nach EN 60309-2 | 230 V (50+60 Hz) blau |
| RAL-Nummer | 5015 |
| Oberflächenbehandlung der Kontakte | vernickelt |
| Kontaktmaterial | CuZn |
| Kurzbeschreibung | Aufbaugerätestecker TE 16A 7p 230V 9h, IP67 |
Anhänge
Datei
(pdb_001_Materialkonformitaet.pdf, 615.09 KB)
Datei
(pdb_DB_26003_de.pdf, 280.3 KB)
Datei
(pdb_CE_Geraetestecker_16A.pdf, 155.15 KB)
Datei
(pdb_DB_26003_de_CH.pdf, 1.49 MB)
Datei
(pdb_DB_26003_en_GB.pdf, 1.49 MB)
Datei
(pdb_DB_26003_en_PL.pdf, 1.49 MB)
Datei
(pdb_DB_26003_fr_FR.pdf, 1.49 MB)
Datei
(pdb_60003214_BA_WD_AD_16_32A_Schraub_351.pdf, 1.76 MB)
Datei
(pdb_BALSREACH_DE.pdf, 247.49 KB)
